Multi-Rate Ethernet PHY FPGA IP

Der Multi-Rate Ethernet PHY FPGA IP Core kann gemäß dem IEEE 802.3 Ethernet-Standard dynamisch verschiedene Datenraten von 10 M bis 10 GbE unterstützen, ohne dass Designs oder Geräte neu eingerichtet werden müssen. Diese IP ermöglicht eine dynamische Neukonfiguration aller Ethernet-Raten von 10M, 100M, 1G, 2,5G, 5G und 10G. Es übernimmt die Frame-Kapselung und den Datenfluss zwischen einer Client-Logik und einem Ethernet-Netzwerk über PCS und PMA (PHY).

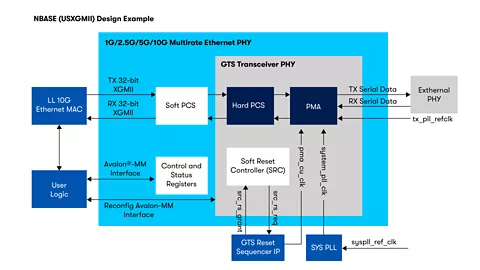

Multi-Rate Ethernet IP Diagramm

Architektur der Konfiguration 10M/100M/1G/2.5G/5G/10G (USXGMII)

  • Datenpfad-Client-Schnittstelle:
    • 10M/100M/1G/2.5G/5G/10G (USXGMII) – XGMII, 32 Bit
  • Verwaltungsschnittstelle:
    • Avalon® Speicherzuordnungsschnittstelle für die PHY-Verwaltung
  • Datapath Ethernet-Schnittstelle:
    • 10M/100M/1G/2.5G/5G/10G (USXGMII) – Einzelne serielle Verbindung mit 10,3125 Gbit/s
  • Hauptmerkmale
  • Dokumentation
  • Bestellinformationen

Funktionsmerkmale

  • Implementiert das Ethernet-Protokoll wie in Abschnitt 36 des IEEE 802.3 2005-Standards definiert.
  • Besteht aus einer Physical Coding Sublayer (PCS) Funktion und einem eingebetteten Physical Medium Attachment (PMA).
  • Dynamisch umschaltbare PHY Betriebsgeschwindigkeit.
  • Betriebsmodi 1G/2.5G, 2.5G, 10M/100M/1G/2.5G, 1G/2.5G/10G (MGBASE-T), 10M/100M/1G/2.5G/5G/10G (USXGMII), 10M, 100M, 1G, 2.5G, 10G (MGBASE-T)
  • Benutzer, die Copper-PHY Kapazität für USXGMII benötigen: Für MGBASE-T-Modi muss ein externer PHY Chip verwendet werden.

Benutzerhandbücher

Agilex™ 3 und Agilex™ 5

FPGAs und SoCs

Agilex™ 7 FPGA

(F-Tile)

Stratix® 10 FPGA Arria® 10 FPGA Cyclone® 10 GX FPGA

Arria® V, Cyclone® V, Stratix® V

FPGAs

  • Multirate Ethernet PHY IP – Benutzerhandbuch
  • Multirate Ethernet IP – Benutzerhandbuch
  • Multirate Ethernet PHY IP – Benutzerhandbuch
  • CPRI PHY Multirate IP – Benutzerhandbuch
  • PMA und FEC Direct PHY Multirate IP Benutzerhandbuch
  • Versionshinweise für F-Tile PMA/FEC Direct PHY Multirate Intel® FPGA IP
  • Multirate Ethernet PHY IP – Benutzerhandbuch
  • Transceiver PHY IP Benutzerhandbuch
  • Transcevier PHY IP Benutzerhandbuch
  • Transceiver PHY IP Benutzerhandbuch
Alles anzeigen Weniger anzeigen

Links zum Thema

Chalk Talk-Video zur FPGA 2.5G-Ethernet-Lösung

Intellectual Property Bestellcode Primär
Multi-Rate Ethernet PHY FPGA IP IP-10GMRPHY

DigiKey

Mouser

Alles anzeigen Weniger anzeigen

Weitere Ressourcen

IP finden

Finden Sie den richtigen Altera® FPGA IP-Core für Ihre Anforderungen.

Technischer Support

Für technischen Support zu diesem IP-Core besuchen Sie bitte Support-Ressourcen oder Intel® Premium-Support. Außerdem können Sie in dieser Funktion im Wissenscenter und in den Communities nach verwandten Themen suchen.

IP-Evaluierung und -Kauf

Bewertungsmodus und Informationen für den Kauf von Altera® FPGA IP-Cores.

IP Base Suite

Kostenlose Lizenzen für Altera® FPGA IP-Cores mit einer aktiven Lizenz für Quartus® Prime Standard oder Pro Edition Software.

Designbeispiele

Designbeispiele und Referenzdesigns für Altera® FPGA-Geräte herunterladen.

Vertrieb kontaktieren

Kontaktieren Sie den Vertrieb, wenn Sie Anforderungen an die Entwicklung und Beschleunigung von Altera® FPGA-Produkten haben.
