Intel® Stratix® 10 GX FPGA Entwicklungskit

Das Intel® Stratix® 10 GX FPGA Signal Integrity Development Kit bietet eine vollständige Designumgebung, die die gesamte Hardware und Software umfasst, die Sie benötigen, um die Leistung und Funktionen von Intel® Stratix® 10 GX FPGAs für Ihre Designanforderungen zu nutzen.

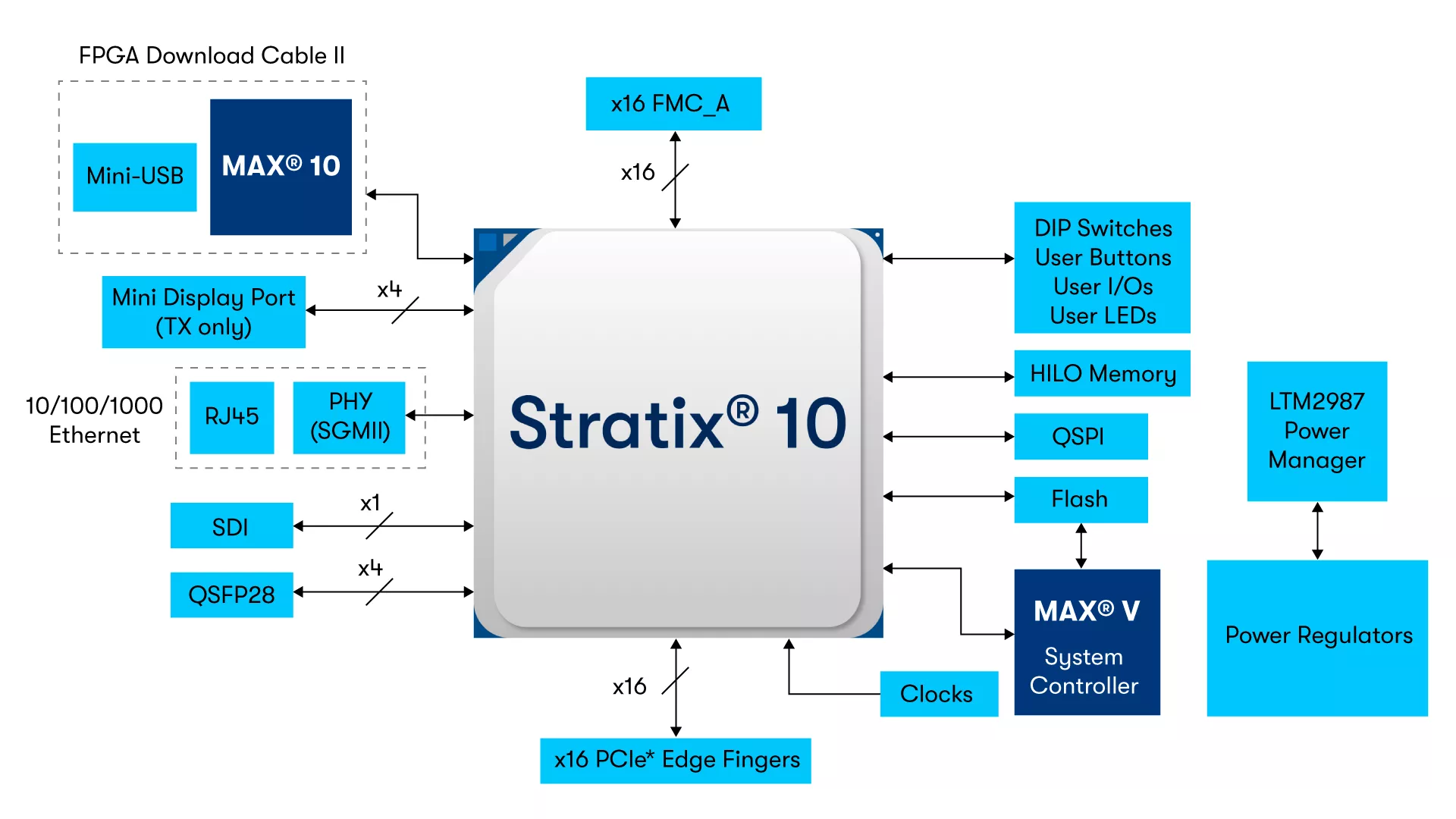

Intel® Stratix® 10 GX FPGA Entwicklungskit

Sie können dieses Entwicklungskit verwenden, um:

  • Entwickeln und testen Sie PCI Express* (PCIe) 3.0-Designs mit dem PCI-SIG*-kompatiblen Entwicklungsboard.
  • Entwicklung und Test von Speichersubsystemen bestehend aus DDR4-, DDR3-, QDR IV- und RLDRAM III-Speicher.
  • Entwickeln Sie modulare und skalierbare Designs, indem Sie die FPGA Mezzanine Card (FMC) Anschlüsse nutzen, um eine Schnittstelle zu einer FMC Mezzanine Card zu schaffen, die von Intel Partnern angeboten wird und Protokolle wie JESD204B, Serial RapidIO®, 10 Gbps Ethernet (10GbE), SONET, Common Public Radio Interface (CPRI), OBSAI und viele andere unterstützt

Tabelle 1: Bestellinformationen

Bestellcode

Finden Sie Ihren Distributor

Bestellinformationen

DK-DEV-1SGX-H-A

Intel® Solutions Marketplace

Dieses Entwicklungskit enthält ein 1SG280HU2F50E2VG-Gerät und eine einjährige Lizenz für die Intel® Quartus® Prime Pro-Designsoftware.

DK-DEV-1SGX-L-A

Intel® Solutions Marketplace

Dieses Entwicklungskit enthält ein 1SG280LU2F50E2VG-Gerät und eine einjährige Lizenz für die Intel® Quartus® Prime Pro-Designsoftware.

Hinweis:

Der Käufer bestätigt, dass er ein Produktentwickler, Softwareentwickler oder Systemintegrator ist, und erkennt an, dass es sich bei diesem Produkt um ein Evaluierungskit handelt, das nicht von der FCC autorisiert ist, ausschließlich zur Evaluierung und Softwareentwicklung zur Verfügung gestellt wird und nicht weiterverkauft werden darf.

Tabelle 2: Inhalt des Entwicklungskits

Hardware

Software1

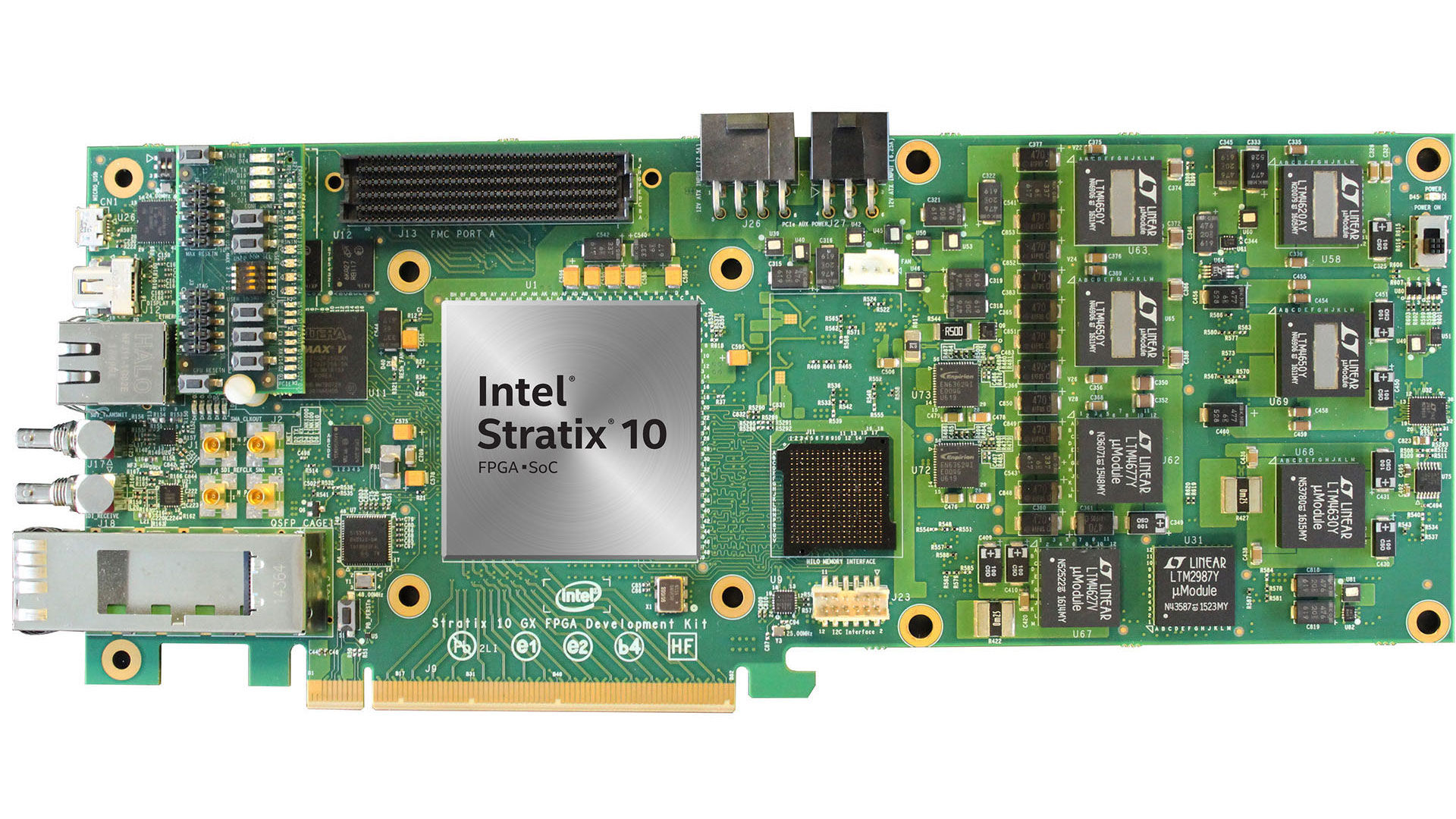

  • Intel® Stratix® 10 GX FPGA Signalintegritäts-Entwicklungsboard mit Intel® Stratix® 10 GX FPGA
  • 1 GB DDR4 SDRAM, 2 GB DDR3 SDRM und RLDRAM3 (16 Meg x 36) Tochterkarten
  • FMC-Loopback-Karten, die Transceiver, LVDS und Single-Ended-I/Os unterstützen
  • Ein Quad Small-Form-Facotr Pluggable (QSFP) Käfig
  • Ein FMC-Anschluss mit niedriger Pinanzahl (LPC + 15 Transceiver)
  • PCIe x16 Randstecker
  • Kanal der seriellen digitalen Schnittstelle (SDI)
  • Netzkabel des AC-Adapters
  • Ethernet- und USB-Kabel
  • Beispiele für Design
  • Entwurf des Board-Update-Portals
  • Board Test System (BTS) Design
  • Dokumentation
  • Intel® Stratix® 10 GX FPGA – Benutzeranleitung für das Development Kit
  • Board-Design-Dateien
  • Intel® Quartus® Prime Pro Software (erforderlich)

Hinweise:

1 Laden Sie zuerst das Installationsprogramm für das Intel® Stratix® 10 GX FPGA Development Kit herunter und entpacken Sie es. Installieren Sie das Board Test System.

2 Eine einjährige Lizenz für die Intel® Quartus® Prime Design Software ist beim Kauf des Kits verfügbar. Lizenzaktivierung Anweisungen und FAQs.

Tabelle 3. Intel® Stratix® 10 FPGA Herunterladbarer Inhalt

Dateien

Beschreibung

Intel® Stratix® 10 FPGA L-Tile Installationspaket

ES (17.1)

Produktion (18.0 oder höher)

Intel® Stratix® 10 FPGA H-Tile Installationspaket

ES (17.1)

Produktion (18.1 oder höher)

Eine einzelne Installationsdatei enthält:

  • Board-Design-Dateien:
  • Schematik, Gerber, BOM und so weiter
  • Board Test System (BTS)
  • Entwurf des Board-Update-Portals
  • Golden Top Design
  • Dokumente:
  • Leitfaden, Kurzstart-Leitfaden und so weiter
  • Hinweis: Sie müssen die Intel® Quartus® Prime v17.1 oder höher für das BTS installieren. Wenden Sie sich an Ihren Intel-Vertriebsmitarbeiter, um weitere Informationen zum Bezug der neuesten Software zu erhalten.
Kurzanleitung

Die Dokumentation fasst die Verwendung des Entwicklungskits und seine Funktionen zusammen

Benutzerhandbuch

Unterlagen zur Einrichtung des Entwicklungskits und zur Verwendung der mitgelieferten Software (Intel® Quartus® Prime und Installationspaket)

Schaltplan

(Enpirion Power Tree)

(ES und Produktion)

Neuester Schaltplan
