PCIE und Intel Technik

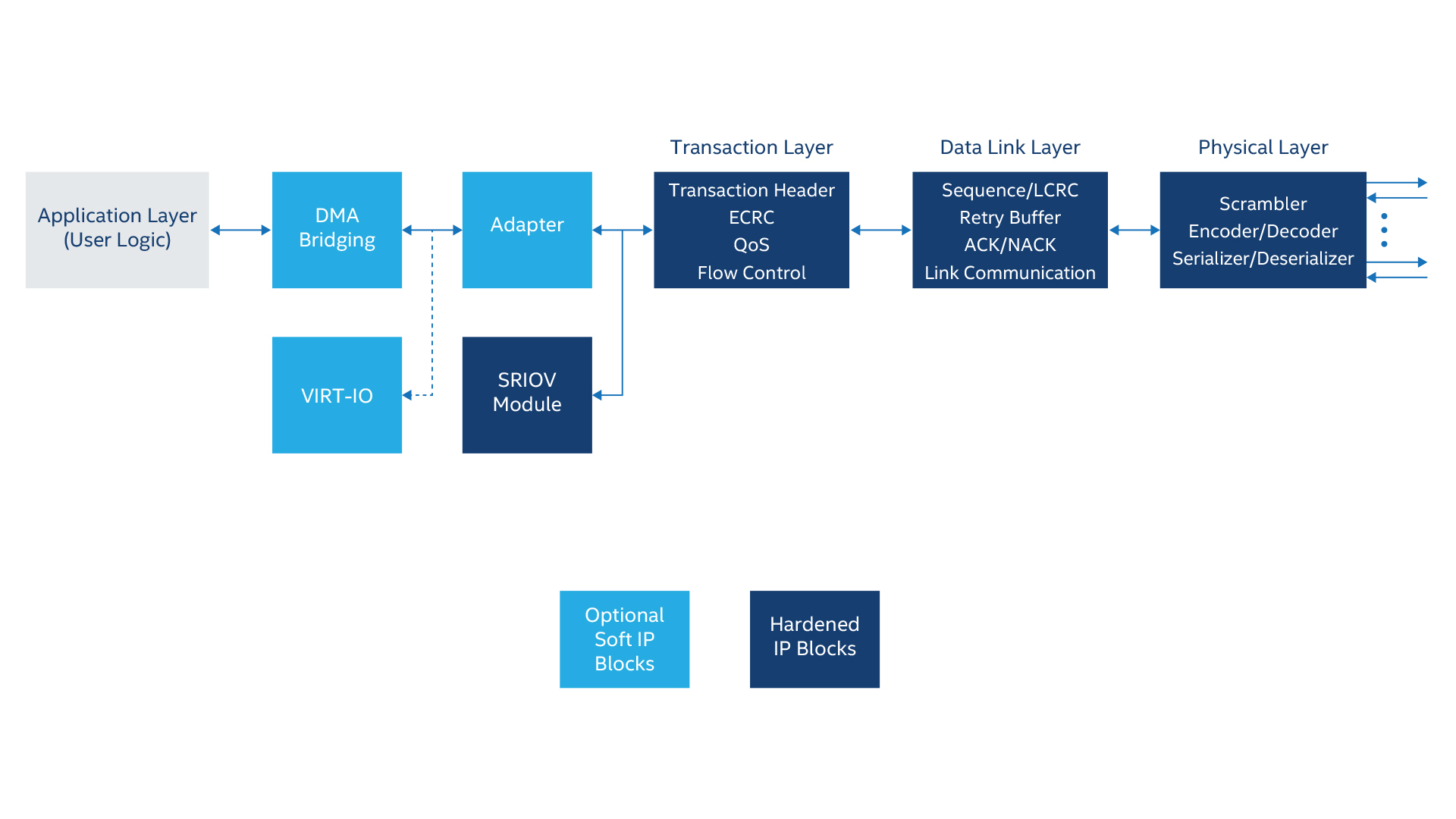

Das PCI-Express*-Protokoll (PCIe*) ist ein leistungsstarkes, skalierbares und funktionsstarkes serielles Protokoll mit Datenübertragungsraten von 2,5 Gigatransfers pro Sekunde (GT/s) bis 16,0 GT/s und darüber hinaus. Intel bietet eine einzigartige Kombination aus gehärteter und softer IP, um überlegene Leistung und Flexibilität für eine optimale Integration zu bieten.
- Gehärteter PCI Express Protokollstapel (Transaktions- und Datenlinkebenen)
- Gehärtete physische Schicht (physisches Mediumanbindung und physische Codierungs-Unterschicht)
- Optionale Soft-/Hard-Logic-Blocks (DMA-Engines und Single-Root-I/O-Virtualisierung)
- Funktionsunterstützung für skalierbarenio-, skalierbaren und gemeinsam genutzten virtuellen Speicher
- PCIe Express Mehrkanal-DMA-IP als Ergänzung zur P-tile/H-tiile PCI Express Hard IP verfügbar
- PCIe Express Scalable Switch IP als Ergänzung zur P-Kachel PCIe Express Hard IP verfügbar
Funktionen
Intel FPGA Intellectual Property (IP) für PCI Express wird weiterhin skaliert, da die PCI-SIG-Organisation spezifikationen der nächsten Generation liefert. Intel ist seit 1992 Mitglied der PCI-SIG. Mit jeder neuen Generation von Halbleitern nimmt Intel weiterhin an PCI-SIG Compliance-Workshops teil, um Interoperabilität und Konformität mit den aktuellen Industriestandards zu gewährleisten.
Intel bietet FPGA IP-Funktionsbasierte PCI-Express-IP-Lösungen an, die dem Platform Designer entsprechen.
P-Tile PCIe Hard IP hat das PCI-SIG Compliance-Testevent im August 19 erfolgreich bestanden. Die Ergebnisse wurden auf der Website der PCI-SIG Integratoren veröffentlicht.
PCIe* Funktionen für P-Tile Hard IP:
- Komplette Protokollstapel, einschließlich Transaktion, Datenlink und physischen Ebenen, die als hard IP implementiert sind
- Unterstützt nativ bis zu Gen4x16 für Endpunkt- und Root-Port-Modi
- Port-Verzweigungsfunktionen: vier x4s-Root-Port, zwei x8s-Endpunkt
- Unterstützt den TLP-Bypass-Modus sowohl im Upstream- als auch im Upstream-Modus
- Unterstützt bis zu 512B maximale Nutzlast
- 10-Bit-Tag-Unterstützung für x16-Controller nur mit maximal 512 herausragenden NPRs
- SeparatesClk mit unabhängigem Spread-Spectrum-Clocking (SRIS)
- SeparatesClk ohne Spread Spectrum Clocking (SRNS)
- GemeinsameClk-Architektur
- Erweiterte PCI Express-Fehlerberichterstattung (nur PF)
- Unterstützt nur D0- und D3-PCIe-Energiezustände
- Lane-Margining am Empfänger
- Retimer-Präsenzerkennung
Multifunktions- und Virtualisierungsfunktionen:
- SR-IOV-Unterstützung (8 PFs, 2K VFs pro Endgerät)
- Unterstützung von TIO über die Configuration Intercept Interface
- Skalierbare I/O- und Shared Virtual Memory (SVM)-Unterstützung (Zukunft)
- Zugriffssteuerungsdienst (Access Control Service, ACS)
- Alternative Routing-ID-Interpretation (ARI)
- Function Level Reset (FLR)
- TLP-Verarbeitungshinweis (TPH)
- Adressübersetzungsdienste (Address Translation Services, ATS)
- Prozess-Adressraum-ID (Ascii-Id)
Funktionen der Benutzeroberfläche:
- benutzerseitig Avalon® Streaming (Avalon-ST) /Avalon Speicher-mapped (Avalon-MM)
- Benutzeroberfläche der Paketschnittstelle mit separatem Header, Daten und Präfix
- Die Benutzerpaket-Schnittstelle kann in jedem beliebigen Zyklus bis zu zwei TLPs verarbeiten (nur x16-Modus)
- Bis zu 512 nicht veröffentlichte Anfragen (nur x16 Kerne)
- Bis zu 256 nicht veröffentlichte Anfragen (x8 und x4 Kerne)
- Unterstützt autonomen Hard-IP-Modus
- Dieser Modus ermöglicht es der PCIe Hard IP, mit dem Host zu kommunizieren, bevor die FPGA Konfiguration und der Einstieg in den Benutzermodus abgeschlossen sind.
- FPGA Kernkonfiguration über PCIe-Link (CVP Init und CVP Update)
IP-Debug-Funktionen:
- Debugging-Toolkit, einschließlich der folgenden Funktionen:
- Protokoll- und Linkstatusinformationen
- Grundlegende und fortschrittliche Debugging-Funktionen, einschließlich PMA-Registerzugriff und Eye-Viewing-Funktion.
Treiberunterstützung:
- Linux*/Windows* Gerätetreiber
Tabelle 1. Geräteunterstützung und Anzahl der gehärteten PCI Express IP-Blocks
| Anzahl der gehärteten PCI Express* IP-Blocks der Gerätereihe | PCI-Express-Link-Geschwindigkeit Gen1 (2,5 GT/s) |
PCI-Express-Link-Geschwindigkeit Gen2 (5,0 GT/s) |
PCI-Express-Link Geschwindigkeit Gen3 (5,0 GT/s) |
PCI-Express-Link Geschwindigkeit Gen4 (5,0 GT/s) |
PCI-Express-Link-Geschwindigkeit Gen5 (5,0 GT/s) |
|
|---|---|---|---|---|---|---|
| ® Intel Agilex 7 | 1 bis 3 pro Gerät | ✓ | ✓ | ✓ | ✓ | ✓ |
| Intel® Stratix® 10 | 1 bis 4 pro Gerät | ✓ | ✓ | ✓ | ✓ | |
| Intel® Arria® 10 | 1 bis 4 pro Gerät | ✓ | ✓ | ✓ | ||
| Intel® Cyclone® 10 | 1 pro Gerät | ✓ | ✓ | |||
| Stratix® V | 1 bis 4 pro Gerät | ✓ | ✓ | ✓ | ||
| Arria® V | 1 oder 2 pro Gerät | ✓ | ✓ | |||
| Intel® Cyclone® 10 GX | 1 pro Gerät | ✓ | ✓ | |||
| Cyclone®-V-GT | 2 pro Gerät | ✓ | ✓ | |||
| Cyclone® V GX | 1 oder 2 pro Gerät | ✓ | ||||
| Stratix® IV | 2 bis 4 pro Gerät | ✓ | ✓ | |||
| Cyclone® IV GX | 1 pro Gerät | ✓ | ||||
| Arria® II GZ | 1 pro Gerät | ✓ | ✓ | |||
| Arria® II GX | 1 pro Gerät | ✓ |
Tabelle 2. Gerätekonfigurationen und -funktionsmerkmale – Support
Schnittstellentyp |
Avalon®-ST |
Avalon-MM |
Avalon-MM mit DMA |
SR-IOV |
CvP / PRoP |
|
|---|---|---|---|---|---|---|
Gerät/Konfiguration |
|
|||||
® Intel Agilex 7 |
Endpunkt Root-Port |
Bis zu Gen4 x16 Bis zu Gen4 x16 |
Bis zu Gen4 x16 Bis zu Gen4 x16 |
Bis zu Gen4 x16 - |
Verfügbar - |
Bis zu Gen4 x16: CvP Init - |
Intel® Stratix® 10 |
Endpunkt Root-Port |
Bis zu Gen4 x16 Bis zu Gen4 x16 |
Bis zu Gen4 x16 Bis zu Gen4 x16 |
Bis zu Gen4 x16 - |
Verfügbar - |
Bis zu Gen4 x16: CvP Init - |
Intel® Arria® 10 |
Endpunkt Root-Port |
Bis zu Gen3 x8 Bis zu Gen3 x8 |
Bis zu Gen3 x4 Bis zu Gen3 x4 |
1. Generation x8, Gen2 x4, 2. Gen. x8, Gen3 x2, Gen3 x4, Gen3 x8 - |
Verfügbar - |
Bis zu Gen3 x8: CvP und PRoP - |
Intel® Cyclone® 10 GX |
Endpunkt Root-Port |
Bis zu Gen2 x4 Bis zu Gen2 x4 |
Bis zu Gen2 x4 Bis zu Gen2 x4 |
2. Generation x4 - |
- - |
Bis zu Gen2 x4: CvP und PRoP - |
Stratix® V |
Endpunkt Root-Port |
Bis zu Gen3 x8 Bis zu Gen3 x8 |
Bis zu Gen3 x4 Bis zu Gen3 x4 |
1. Generation x8, 2. Generation x4, 2. Generation x8 Gen3 x2, Gen3 x4, Gen3 x8 - |
Verfügbar - |
Gen1: CvP Init und CvP Update Gen2: CvP Init und CvP Update - |
Arria® V GZ |
Endpunkt Root-Port |
Bis zu Gen3 x8 Bis zu Gen3 x8 |
Bis zu Gen3 x4 Bis zu Gen3 x4 |
1. Generation x8, 2. Generation x4, 2. Generation x8 Gen3 x2, Gen3 x4, Gen3 x8 - |
- - |
Gen1: CvP Init und CvP Update Gen2: CvP Init und CvP Update - |
Arria® V |
Endpunkt Root-Port |
Bis zu 1 x8 und 2. Generation x4 Bis zu 1 x8 und 2. Generation x4 |
Bis zu Gen1 x8 und Gen1: CvP Init und CvP Update Bis zu Gen1 x8 und 2. Generation x4 (Nein x2) |
1. Generation x8, 2. Generation x4 - |
- - |
Bis zu 1 x8 und 2. Generation x4 Gen2: CvP Init - |
Cyclone® V |
Endpunkt Root-Port |
Bis zu Gen2 x4 Bis zu Gen2 x4 |
Bis zu Gen2 x4 (keine x2) Bis zu Gen2 x4 (keine x2) |
2. Generation x4 - |
- - |
Bis zu Gen2 x4 Gen1: CvP Init und CvP Update Gen2: CvP Init - |
- CvP – Konfiguration über Protokoll
- PRoP – Teilweise Neukonfiguration über PCI Express
- SR-IOV – Single-Root-I/O-Virtualisierung
- DMA – Direktspeicherzugriff
METRIK DER IP-Qualität
| Grundlagen | |
|---|---|
| Jahr DER IP wurde erstmals veröffentlicht | 2005 |
| Neueste Version von Intel® Quartus® Prime Software unterstützt | 20.2 |
| Status | Produktion |
| Lieferumfang | |
Die Leistung des Kunden umfasst Folgendes: Designdatei (verschlüsselter Quellcode oder Postsynthese-Netliste) Timing- und/oder Layoutbeschränkungen Dokumentation mit Revisionskontrolle |
Y für alle, mit Ausnahme der Bereitstellung von Readme-Dateien |
| Alle zusätzlichen, mit IP gelieferten Leistungen des Kunden | Testbench und Designbeispiele |
| Gui für die Parameterisierung, mit der der Endbenutzer die IP konfigurieren kann | Y |
| IP-Kern ist für Intel® FPGA IP Evaluation Mode Support aktiviert | Y |
| Quellensprache | Verilog |
| Testbench-Sprache | Verilog |
| Bereitgestellte Softwaretreiber | Y |
| Treiber-BS-Support | Linux/Windows |
| Umsetzung | |
| Benutzeroberfläche | Streaming Avalon®, Avalon Speicher zugeordnet |
| IP-XACT-Metadaten | N |
| Überprüfung | |
| Unterstützte Simulatoren | NCSim, ModelSim, VCS |
| Hardwarevalidiert | Intel® Arria® 10, Intel® Stratix® 10 |
| Durchgeführte Compliance-Tests nach Branchenstandard | Y |
| Wenn ja, welche Tests? | PCI-SIG |
| Wenn ja, auf welchem Intel FPGA Gerät(en)? | Intel Stratix 10 GX L-Tile, Intel Stratix 10 GX H-Tile, Intel Stratix 10 DX P-Tile |
| Wenn Ja, Datum durchgeführt | Aug 2019 (Intel Stratix 10 FPGA P-Tile) |
| Wenn nein, ist dies geplant? | N/A |
| Interoperabilität | |
| IP hat Interoperabilitätstests unterzogen | Y |
| Wenn ja, auf welchem Intel FPGA Gerät(en) | Intel Stratix 10 GX L-Tile/H-Tile, Intel Stratix 10 DX P-Tile |
| Interoperabilitätsberichte verfügbar | Y |
