Agilex™ 7 FPGA Transceiver Development Kit der I-Reihe (6x F-Tile)
Das Agilex™ 7 FPGA Transceiver Development Kit der I-Reihe bietet eine komplette Prototyping- und Referenzplattform-Designumgebung, die Hardware und Software für die Entwicklung mit Agilex™ 7 FPGA I-Serie mit 6x F-Tiles umfasst.
Weitere Informationen zu Geräten der Agilex™ 7 FPGA I-Reihe ›
Sie können dieses Development Kit für Folgendes verwenden:
- Bewerten Sie die Transceiver-Fähigkeiten von Agilex™ 7 FPGA Designs der I-Reihe (6x F-Tile).
- Evaluierung der Leistung des F-Tile FGT und FHT-Transceivers
- Erzeugen und Prüfen von Pseudo-Random Binary Sequence (PRBS)-Mustern
- Dynamisches Ändern der Einstellungen für die differenzielle Ausgangsspannung (VOD), Preemphasis und Entzerrung zur Optimierung der Transceiverleistung für Ihren Kanal.
- Durchführung von Jitter-Analysen.
- Beschleunigung Ihres Produktdesigns für universelle Embedded-Lösungen sowie Festnetz-OTN, Muxponder, Multiplexer, Crosspoint-Switch, Wireless-Designs usw. mit FMC+-Steckern.
Tabelle 1: Bestellinformationen
| Bestellcode | Verfügbarkeit von Distributoren prüfen | Agilex™ 7 FPGA Komponente der I-Reihe |
|---|---|---|
| DK-SI-AGI040EA | AGIC040R39A1E1VC | |
| DK-SI-AGI040FES | AGIC040R39A2E2VR0 |
Tabelle 2. Development Kit – Inhalt und Funktionen
Was wird mitgeliefert? |
|
|---|---|

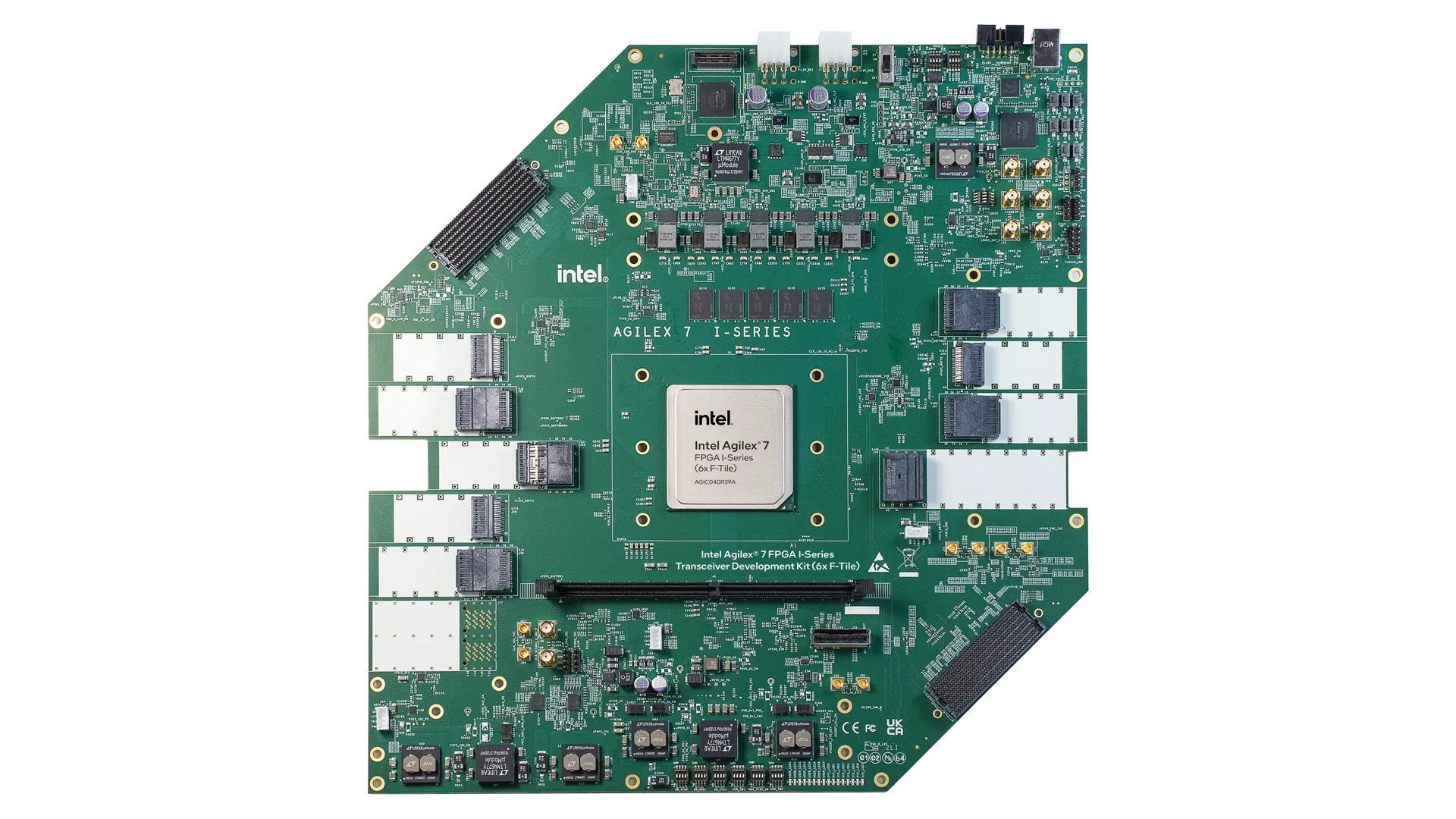

| Board | Agilex™ 7 FPGA Transceiver-Entwicklungsboard der I-Reihe, bestückt mit Agilex™ 7 FPGA I-Reihe, 4047 KLE, 3948A-Gehäuse |
| Endgerät | AGIC040R39A1E1VC auf DK-SI-AGI040EA - Produktionsversion AGIC040R39A2E2VR0 auf DK-SI-AGI040FES - ES-Version |
| Format | Tabletop |

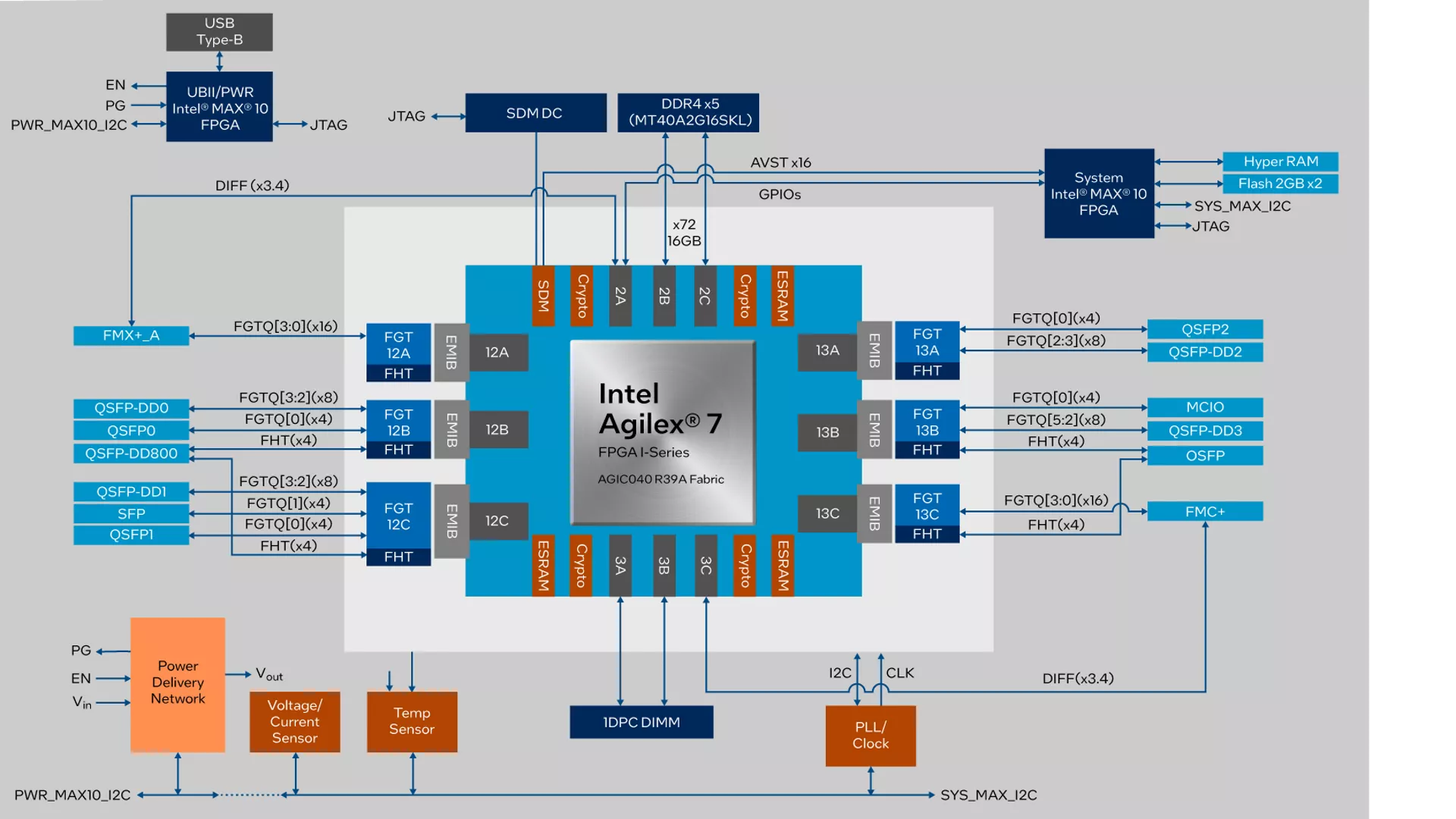

| Merkmale und Anschlüsse | F-Tile: 4x QSFP–DD; QSFP-DD800; 3x QSFP; SFP; OSFP; 2x FMC+, MCIO (PCIe 4.0 x4) Hinweis: QSFP-DD800 und OSFP arbeiten mit bis zu 800 Gbit/s (100G x 8) PAM4 in DK-SI-AGI040EA (Produktionsversion des Entwicklungskits) QSFP-DD und OSFP arbeiten mit bis zu 400 Gbit/s (50G x 8) PAM4 auf DK-SI-AGI040FES (ES-Version des Entwicklungskits) |
| DDR-Speicher | On-Board-DDR4: 32 GB SDRAM, 3200 MT/s (2G x16) 1x DDR4 DIMM Buchsen
|
| (QSFP)-Käfige | 4x QSFP–DD; QSFP-DD800; 3x QSFP |
| Kabel und Adapter | USB-2.0-Kabel, Typ B Ethernetkabel 240-W-Netzteil und NA/EU/JP/UK-Kabel ATX-Wandlerkabel – 24-polig auf 6-polig |
| Software | Beim Kauf des Kits ist eine einjährige Lizenz für die Designsoftware Quartus® Prime Pro Edition inkludiert. Weitere Informationen finden Sie unter Intel® FPGA Softwareinstallation und -lizenzierung. |
Tabelle 3. Dokumentation
| Design-Dateien | Inhaltsbeschreibung |
|---|---|
| Benutzerhandbuch | Unterlagen zur Einrichtung des Development Kits und zur Verwendung der mitgelieferten Software (Quartus® Prime und Installationspaket). |
Installationspaket |
Eine einzelne Installationsdatei enthält:
Laden Sie zunächst die Design-Dateien herunter und entpacken Sie sie. Installieren Sie dann das Board-Testsystem. |
| Schaltplan |
Hinweis:
Der Käufer bestätigt, dass er ein Produktentwickler, Softwareentwickler oder Systemintegrator ist, und erkennt an, dass es sich bei diesem Produkt um ein Evaluierungskit handelt, das nicht von der FCC autorisiert ist, ausschließlich zur Evaluierung und Softwareentwicklung zur Verfügung gestellt wird und nicht weiterverkauft werden darf.
