Serial Digital Interface II IP Support-Center

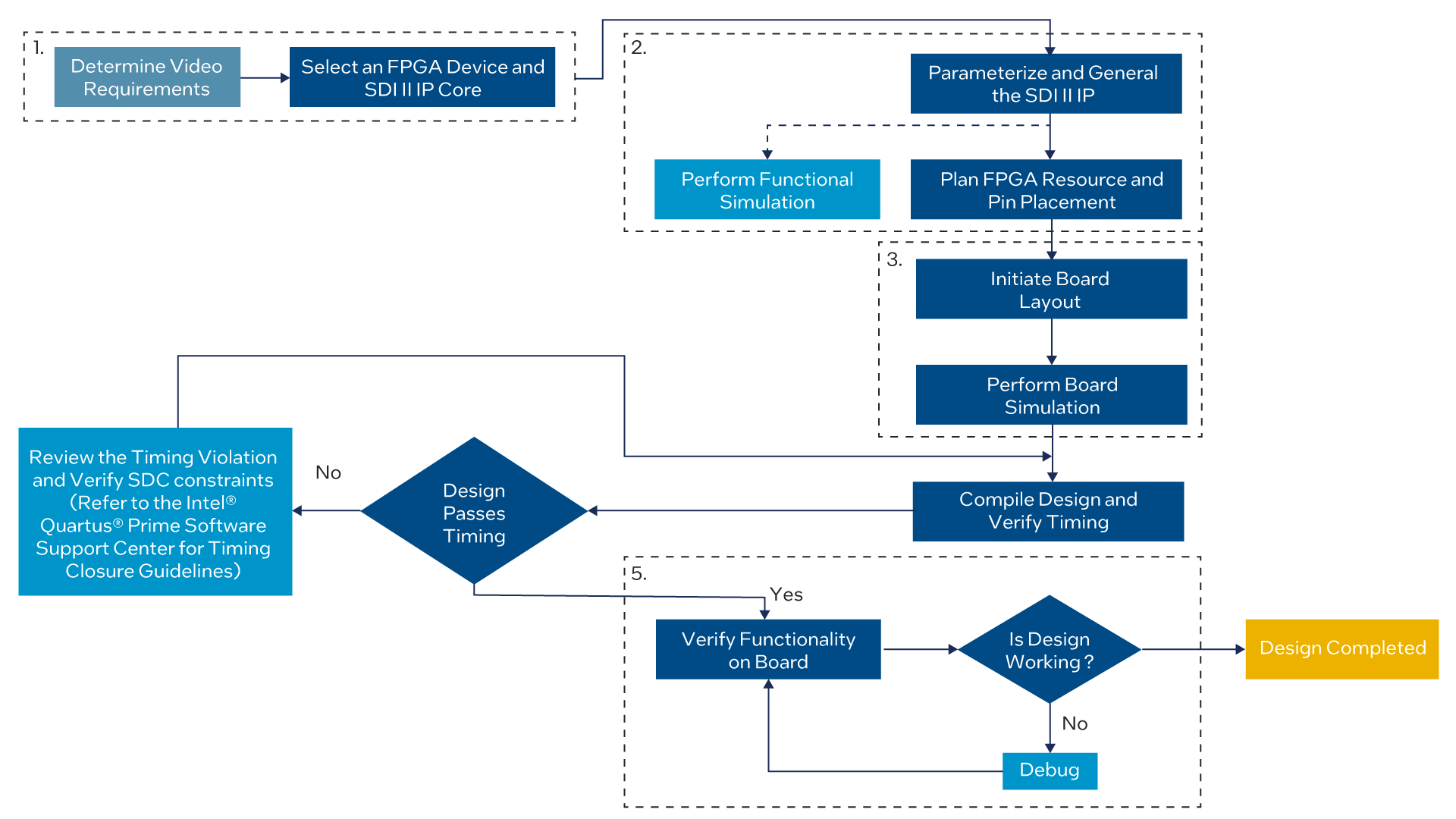

Stellen Sie sicher, dass Sie die Option "CRC-Fehlerausgabe" im SDI II Intel® FPGA IP Parametereditor für korrekte CRC-Werte aktivieren (gilt nicht für SD-SDI).

Weitere Informationen finden Sie im Benutzerhandbuch für den SDI II Intel® FPGA IP, Abschnitt 5.3.1. Einfügen von Zeile für das korrekte Einsetzen der Zeile.

Weitere Informationen finden Sie im Benutzerhandbuch für den SDI II Intel® FPGA IP, Abschnitt 7.1.2.2. Transceiver mit einfachem Modus im gleichen Kanal.

Sie können sich an das Benutzerhandbuch für das IP-Designbeispiel SDI II Intel® Stratix 10 FPGA wenden, Abschnitt 1.5.1. Richtlinien für Verbindungs- und Einstellungen zur korrekten Anzeige von NTSC- und PAL-Videoformat.

Stellen Sie sicher, dass die Taktfrequenz mit der korrekten Onboard-Taktfrequenz verbunden ist. Wenn beispielsweise das SDI Tx PLL Reflck-Taktsignal auf 148,5 MHz konfiguriert ist, verwenden Sie dann auch den 148,5-MHz-Taktchip, um eine Verbindung zum SDI Tx PLL-Speichersignal herzustellen.

Für das Design von seriellen Loopback-Beispielen kann der Kunde alle unterstützten Videoauflösungen in der .tcl-Datei in diesem Verzeichnis <Example-Design-Ordner>\hwtest\tpg_ctrl.tcl anzeigen. Für das Design eines parallelen Loopback-Beispiels ist diese .tcl-Datei nicht verfügbar, aber der Kunde kann weiterhin auf alle unterstützten Videoauflösungen in der SMPTE-Spezifikation zugreifen.
