Aufgrund eines Problems in den Intel® Quartus® Prime Pro Edition Software-Versionen 21.1 und neuer können Sie feststellen, dass nSTATUS einen niedrigen Puls generiert, nachdem nCONFIG und nSTATUS zu Beginn einer Neukonfiguration hoch gelaufen sind, was eine vorherige kontinuierliche Neukonfiguration unterbrochen hat.

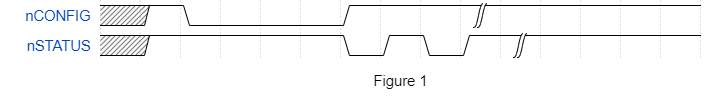

Abbildung 1 zeigt den unerwartet niedrigen Puls, der durch das nSTATUS-Signal generiert wird.
Wenn es vor dem unerwarteten niedrigen Puls im nSTATUS-Signal keinen laufenden Neukonfigurationsvorgang gab, muss er als wiederhergestellter Konfigurationsfehler behandelt werden, wie im Intel® Stratix® 10 Konfigurations-Benutzerhandbuch oder im Intel Agilex® Konfigurations-Benutzerhandbuch beschrieben.
Um dieses Problem zu umgehen, lassen Sie Ihren Konfigurationscontroller den unerwarteten niedrigen Puls auf das nSTATUS-Signal ignorieren und setzen Sie die Neukonfiguration fort, sobald nSTATUS hoch zurückgegeben wurde. Durch den unerwartet niedrigen Puls kann Ihr Intel® Stratix® 10 oder Intel Agilex® 7 Gerät den Neukonfigurationsprozess abschließen.
Dieses Problem wird ab der Intel® Quartus® Prime Pro Edition Software Version 21.3 für Intel Agilex® 7 Geräte und Intel® Quartus® Prime Pro Edition Software Version 21.4 für Intel® Stratix® 10 Geräte behoben.
