1. Messen/Vorhersagen der Menge an Differentialmodusgeräuschen am Empfängerende des Kabels in den ungünstigsten Fällen. Wenn Sie viel Geräusche haben, verwenden Sie ein ausgewogenes Kabel wie verdrilltes Kabel, das normalerweise übliche Rauschgeräusche, aber keine Differentialmodusgeräusche aufnimmt. Verwenden Sie keine einfachen Kabel, die aufgrund von festen Positionen der Leiter differenzielle Betriebsgeräusche aufnehmen können.
Verwenden Sie nach Möglichkeit ein abgeschirmtes Kabel. Der Einsatz eines ausgewogenen und/oder abgeschirmten Kabels ist die beste Möglichkeit, Um Geräuschprobleme in lauten Umgebungen zu vermeiden.
2. Sobald Sie das richtige Kabel gewählt haben, messen Sie die Menge der Differentialspannung am Empfänger unter worst-case-Bedingungen. Setzen Sie dies in der Gleichung unten auf VFSB und lösen Sie es für die externen ausfallsicheren Widerstanden R1 und R3. Siehe beide unten verlinkten Abbildungen.

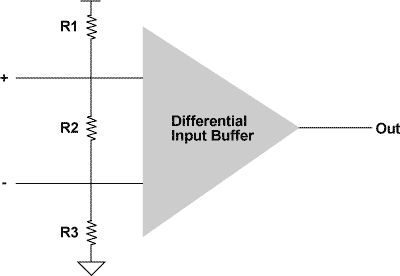

Abbildung 1
Abbildung 2
3. Sie haben jetzt eine Gleichung, die R1 mit R3 bezieht. Wählen Sie R1 und R2 so, dass (1) sie die dritte Gleichung für VCM = 1,2 V ungefähr erfüllen, und (2) sie groß genug sind, dass sie keine Voreingenommenheit erzeugen, die mit dem Treiberstrom hadern wird (IBIAS << IDRIVE, Gleichung 2). Im Allgemeinen sollten R1 und R2 größer als 20k sein. für VCC = 5 V und größer als 12k. für VCC = 3,3 V. Denken Sie daran, dass Sie nur genug IBIAS wollen, um das differentiale Geräusch zu überwinden, aber nicht genug, um die Signalqualität erheblich zu beeinträchtigen.
4. Die externen ausfallsicheren Beständigkeiten können Ihren äquivalenten Beendigungsbeständigkeitsstand, RTEQ, ändern. Feinabstimmung des Werts von R2, um LÄUFTQ auf innerhalb von etwa 10 % der Differential-Übertragungsleitungsimpedanz anzupassen.
