Installation® der Intel Server D50DNP PCIe* Beschleunigermodul-Erweiterungskarte

Installation der PCIe*-Zusatzkarte auf dem Intel® Server D50DNP-Beschleunigermodul.

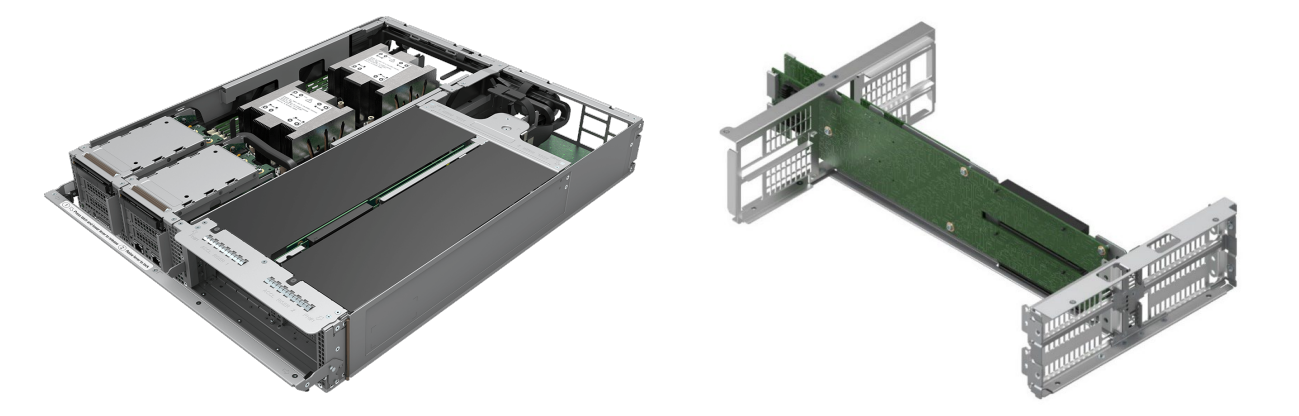

Das PCIe* Beschleunigermodul enthält eine spezielle Riser-Baugruppe, die bis zu vier x16 PCIe*-Erweiterungskarten mit voller Höhe, voller Länge und doppelter Breite für Beschleunigungslösungen unterstützen kann. Die Riser-Baugruppe des PCIe*-Beschleunigermoduls befindet sich auf der rechten Seite des Moduls.

Benötigtes Werkzeug und Zubehör:

• Kreuzschlitzschraubendreher #1
• Antistatische Handschlaufe und leitfähige Arbeitsbankunterlage (empfohlen)
• PCIe*-Beschleuniger-Erweiterungskarte
• PCIe* Beschleunigermodul-Karte Kit passend zum Kartentyp

Führen Sie die folgenden Schritte aus, um die PCIe*-Beschleunigerkarte zu installieren:

1. Entfernen Sie die Schrauben, mit denen die ursprüngliche Metallhalterung an der Beschleuniger-Erweiterungskarte befestigt ist (siehe Buchstabe A).
2. Deinstallieren Sie die originale Metallhalterung (siehe Buchstabe B) und ersetzen Sie sie durch die Metallhalterung im Zubehörkit (siehe Buchstabe C).
3. Befestigen Sie die Schrauben, um die Metallhalterung an der Beschleuniger-Erweiterungskarte zu befestigen (siehe Buchstabe D).
4. Wenn das Zubehörkit mit der hinteren Verlängerungshalterung geliefert wird, installieren Sie es auf der Beschleuniger-Zusatzkarte.

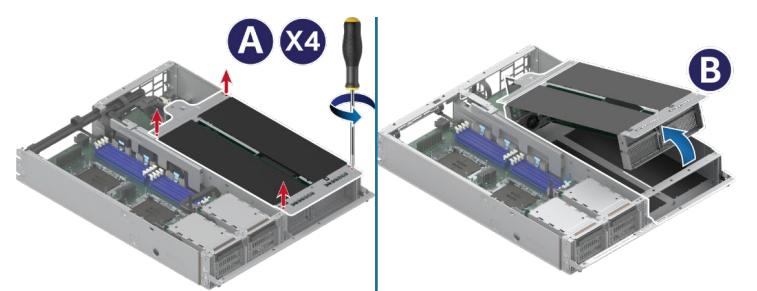

5. Lösen Sie mit dem Kreuzschlitzschraubendreher #1 die vier unverlierbaren Schrauben an der Riser-Baugruppe des PCIe*-Beschleunigermoduls (siehe Buchstabe A).
6. Heben Sie die Riser-Baugruppe des PCIe*-Beschleunigermoduls vorsichtig etwa zwei Zentimeter nach oben. Kippen Sie dann die Vorderseite vom Modul weg (siehe Buchstabe B).

7. Entfernen Sie die Schraube, mit der die Klappe an der Vorderseite des Steigrohrs befestigt ist, und heben Sie die Klappe an.

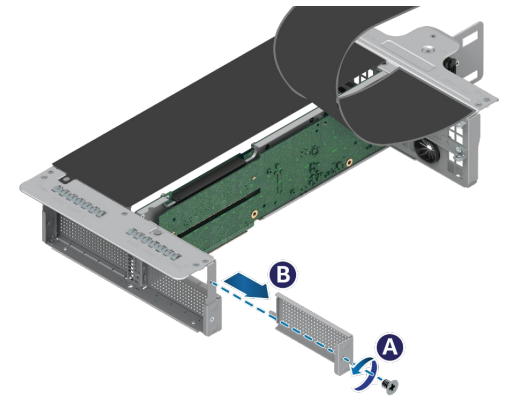

8. Entfernen Sie die Schraube, mit der die Original-Metallhalterung befestigt ist (siehe Buchstabe A), und entfernen Sie die Halterung von der Vorderseite der Riser-Baugruppe (siehe Buchstabe B).

9. Wenn das Halterungskit ein Netzkabel enthält, schließen Sie es an die Beschleuniger-Erweiterungskarte an.
10. Richten Sie die Halterung der Beschleuniger-Erweiterungskarte an der Öffnung der Riser-Baugruppe aus.
11. Verlegen Sie das Netzkabel der Erweiterungskarte durch die Kunststoffabschirmöffnung auf der Rückseite der Riser-Baugruppe.
12. Schieben Sie die Erweiterungskarte vorsichtig in den PCIe*-Steckplatz (siehe Buchstabe A). Stellen Sie sicher, dass die Karte vollständig sitzt.
13. Befestigen Sie die Schraube an der Metallhalterung, um die Erweiterungskarte an der Riser-Baugruppe zu befestigen (siehe Buchstabe B).

14. Ziehen Sie die beiden Schrauben an jeder Ecke des hinteren Endes an, um die Beschleuniger-Zusatzkarte an der Riser-Baugruppe zu befestigen .

15. Wiederholen Sie die Schritte 1 bis 14, um bei Bedarf eine andere Beschleunigerkarte zu installieren .
16. Installieren Sie die Schraube, mit der die Klappe an der Vorderseite der Steigrohrbaugruppe befestigt ist.

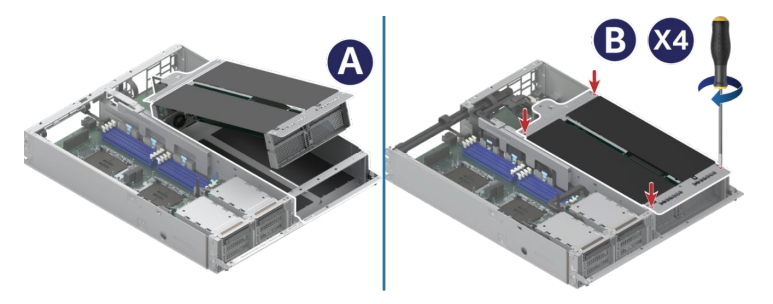

17. Installieren Sie die Riser-Baugruppe des PCIe*-Beschleunigermoduls, indem Sie die Vorderseite nach unten zum Modul neigen (siehe Buchstabe A).
18. Befestigen Sie mit dem Kreuzschlitzschraubendreher #1 die unverlierbaren Schrauben, um die Riser-Baugruppe des PCIe*-Beschleunigermoduls am Modul zu befestigen (siehe Buchstabe B)

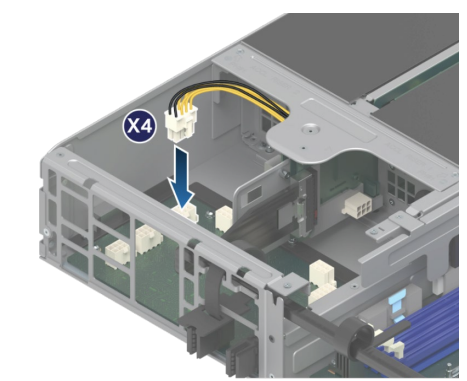

19. Schließen Sie alle Netzkabel des Beschleunigers an die Anschlüsse auf der Stromplatine an.
