Netzwerkanschlüsse für Intel® Server der Produktfamilie D50DNP
Inhaltstyp: Produktinformationen und Dokumente | Artikel-ID: 000094226 | Letzte Überprüfung: 14.03.2023
Support-Wissensdatenbank
Die Servermodule umfassen zwei RJ45-Anschlüsse:
- 10-Gbit-Ethernet-Netzwerkport
- 1-Gbit-Ethernet-Netzwerkanschluss für Serververwaltung
Die folgenden Abbildungen zeigen die Position der Ports auf den Intel® D50DNP Modulen
 |

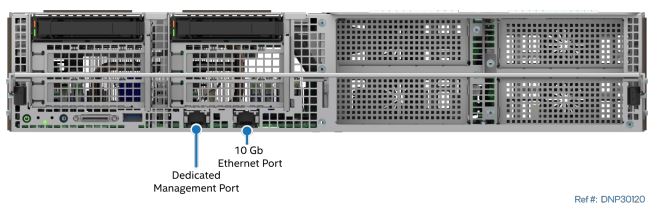

| RJ45-Anschlussidentifizierung – 1-HE-Rechenmodul |
 |

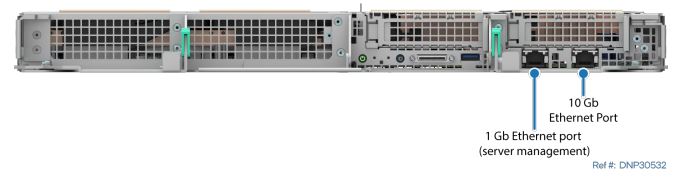

| RJ45-Anschlussidentifizierung – 2-HE-Management-Modul |
 |

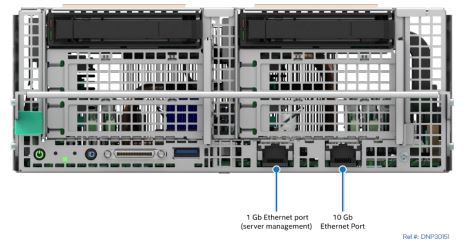

| RJ45-Anschlussidentifizierung – 1-HE-Beschleunigermodul für Rechenzentren® der GPU Max-Reihe |
 |

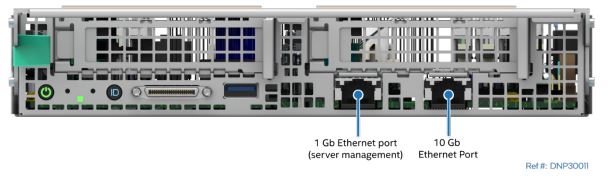

| RJ45-Anschlussidentifizierung – 2U PCIe*-Beschleunigermodul |
10-Gbit-Netzwerkschnittstelle
Die integrierte Intel® Ethernet Controller X710-AT2 unterstützt 1/2,5/5/10-Gb-Ethernet die Netzwerkverbindung. Die Intel® Ethernet Controller X710-AT2 ist eine einzelne, kompakte, energiesparende Komponente, die einen vollständig integrierten 10-Gigabit-Ethernet Media Access Control (MAC) und Physical Layer (PHY)-Port bietet. Der Intel® Ethernet Controller X710-AT2 nutzt die vom Prozessor geroutete PCIe*-Architektur und bietet eine Implementierung mit einem Port. Eine vollständige Liste der unterstützten Funktionen finden Sie im jeweiligen Produktdatenblatt.
Der RJ45-Netzwerkschnittstellenanschluss enthält zwei LEDs. Die LED links am Anschluss ist die Link-/Aktivitäts-LED und zeigt eine Netzwerkverbindung an, wenn sie eingeschaltet ist und die Übertragung/Empfangsaktivität beim Blinken auftritt.
Die LED rechts am Anschluss zeigt die Verbindungsgeschwindigkeit an.
RJ45-Netzwerkschnittstellen-LEDs
| LED | LED-Status | NIC-Status |
|---|---|---|
| Link/Aktivität (links) | Aus | LAN-Link nicht eingerichtet |
| Solides Grün | LAN-Link eingerichtet | |
| Blinkend grün | Übertragungs-/Empfangsaktivität | |
| Übertragung/Empfang (rechts) | Solider Gelber | 1-Gbit-Datenrate |
| Solides Grün | 10 Gb Datenrate |
1-Gbit-Netzwerkschnittstelle für Serververwaltung
Jedes Modul umfasst einen 1-Gbit-Ethernet-Netzwerkanschluss, der der Serververwaltung gewidmet ist.
Dedizierte Management-Port-LEDs
| LED | LED-Status | NIC-Status |
|---|---|---|
| Link/Aktivität (links) | Aus | LAN-Link nicht eingerichtet |
| Solides Grün | LAN-Link eingerichtet | |
| Blinkend grün | Übertragungs-/Empfangsaktivität | |
| Übertragung/Empfang (rechts) | Aus | 10 MB Datenrate |
| Solider Gelber | 100 MB Datenrate | |
| Solides Grün | 1-Gbit-Datenrate |
Sideband-Schnittstelle des Netzwerkcontrollers
Neben den beiden oben beschriebenen Netzwerkschnittstellen gibt es eine NC-SI-Verbindung (Network Controller Sideband Interface) zwischen dem integrierten BMC und dem Intel® Ethernet Controller X710-AT2. Auf diese Weise kann der integrierte BMC zusätzlich zum regulären Host-Datenverkehr die Netzwerkverbindung des X710-AT2-NIC-Ports für den Verwaltungsdatenverkehr verwenden.
DEFINITION der MAC-Adresse
Den Servermodulen werden werkseitig die folgenden MAC-Adressen zugewiesen:
• 10-Gbit-Ethernet-Netzwerkanschluss (Basis-MAC-Adresse, die auf dem am Mainboard angebrachten Etikett aufgedruckt ist)
• Netzwerkcontroller-Sideband-Interface (Basis-MAC-Adresse + 1)
• 1-Gbit-Ethernet-Netzwerkanschluss für die Serververwaltung (Basis-MAC-Adresse + 2)
