Ethernet Management Port Module (EMP Module) für Intel® Server der Produktfamilie D50DNP

Sie können die Intel® D50DNP Module über das optionale Ethernet Management Port Module (EMP Module) (iPC – AXXFCEMP) ferngesteuert verwalten. Dieser optionale Ethernet Management Port (EMP) ermöglicht es, Management-Ports auf jedem Modul und Reihengehäuse zu kumulieren, um die Anzahl der Kabel zu minimieren.

Ihr System kann möglicherweise nicht mit einem Ethernet Management Port Module vorkonfiguriert sein. Dieser Abschnitt enthält Anleitungen für die Installation und Entfernung dieser Zubehöroption. Das EMP-Modul ist Hot-Swap-fähig und kann installiert oder entfernt werden, ohne das System oder eines seiner Module herunterzufahren. Dieses Verfahren gilt für alle Intel® D50DNP Gehäusetypen.

Falls vorhanden, entfernen Sie den EMP-Rohling von der Rückseite des Servergehäuses, indem Sie ihn wie unten gezeigt aus dem Gehäuse ziehen:

Erforderliche Tools und Lieferungen

• Ethernet-Management-Port-Modul
• Antistatische Handgelenk-Manschlaufe und leitfähige Arbeitsumgebung (empfohlen)

1. Falls vorhanden, Entfernen den EMP-Leeren von der Rückseite des Servergehäuses, indem Sie ihn wie im vorherigen Bild aus dem Gehäuse ziehen

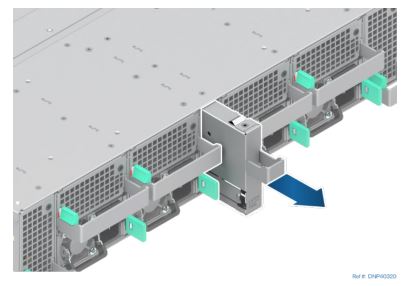

   Entfernen des EMP-Leeren

2. Installieren das EMP-Modul durch Einstecken in den offenen EMP-Schacht, bis es eingesteckt ist

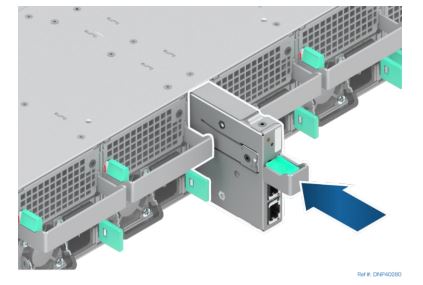

   Installation des EMP-Moduls/Leer
