So ersetzen Sie die 24 x 2,5"-Hot-Swap-Backplane SAS/PCIe* SFF Combo im Intel® Servergehäuse H2224XXLR3

Umgebung

Intel® Servergehäuse H2224XXLR3

OS Independent family

BUILT IN - ARTICLE INTRO SECOND COMPONENT
Zusammenfassung

Schritte zum Ersetzen der Hot-Swap-Backplane auf Intel® Servergehäuse H2224XXLR3

Beschreibung

Schritte und Informationen zum Ersetzen der Hot-Swap-Backplane auf Intel® Servergehäuse H2224XXLR3

Lösung

Folgen Sie den Schritten unten, um die Hot-Swap-Backplane auf Intel® Servergehäuse H2224XXLR3 zu ersetzen.

  1. Entfernen Sie alle Hot-Swap-Laufwerksschästräger, unabhängig davon, ob ein Laufwerk im Träger installiert ist.
  2. Entfernen Sie die Abdeckung des Stromverteilermoduls. Anleitungen finden Sie in Abschnitt 3.5.1.
  3. Trennen Sie alle Kabel vom Backplane-Mainboard.

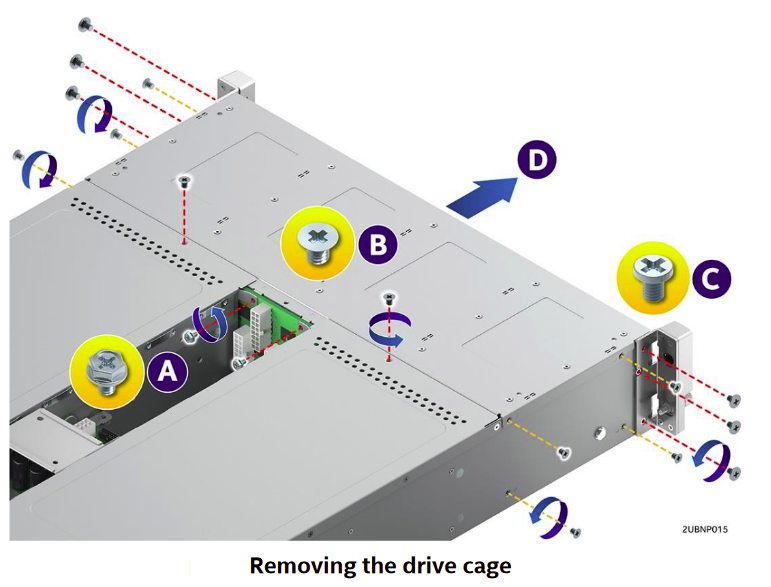

  4. Entfernen Sie die Laufwerksgehäuseschrauben (A, B und C) und ziehen Sie den Laufwerksgehäuse (D) wie in Abbildung 45 gezeigt heraus. Achten Sie beim Herausziehen des Laufwerksgehäuses darauf, die Frontpanel-Kabel nicht zu beschädigen.


example image

Weitere Informationen

Weitere Informationen finden Sie im Service-Leitfaden für die Intel® Servergehäuse H2000P
