Verwendung der PCIe*-Interposer-Riser-Karte, die von Intel® Serversystem M50CYP1UR-Produktreihe unterstützt wird
Inhaltstyp: Installation und Setup | Artikel-ID: 000059141 | Letzte Überprüfung: 26.04.2023
Support-Wissensdatenbank
Server-Mainboard für 1-HE-Intel® Serversystem M50CYP1UR verfügt über einen Interposer-Steckplatz in der Nähe von OCP Adapterbereich. Dieser Steckplatz kann zur Installation der PCIe* Interposer Riser-Karte verwendet werden.

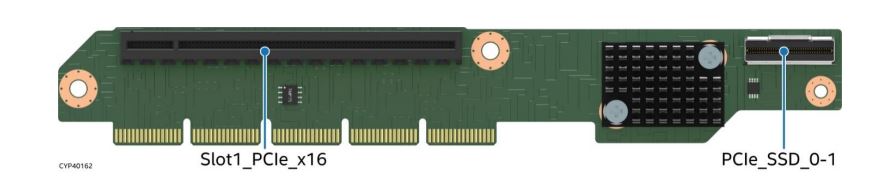

Die PCIe Interposer Riser-Karte bietet zusätzliche Erweiterungskartenunterstützung für das Serversystem. Die Riser-Karte verfügt über eine PCIe-Erweiterungskarte (x8 elektrisch, x8 mechanisch) und einen x8-PCIe-NVMe-SlimSAS*-Anschluss.
Die Funktionalität der PCIe-Interposer-Karte hängt von der PCIe NVMe Riser-Karte im Riser-Steckplatz 2 ab. Um die Interposer-Karte zu verwenden, muss der PCIe NVMe SlimSAS-Anschluss von der Interposer-Karte mit dem SlimSAS-Anschluss auf der PCIe* NVMe Riser-Karte verbunden werden, wobei das PCIe-Interposerkabel im CYP1URISER2KIT enthalten ist.
| Hinweis | SlimSAS* Anschluss auf der PCIe* NVMe Riser-Karte unterstützt nur PCIe-Zwischenkabel. Dieser Anschluss kann nicht für Laufwerksschachtkonnektivität verwendet werden. |
CYP1URISER2KIT enthält:
- PCIe-Interposer-Riser-Karte
- PCIe NVMe Riser-Karte
- PCIe-Interposerkabel

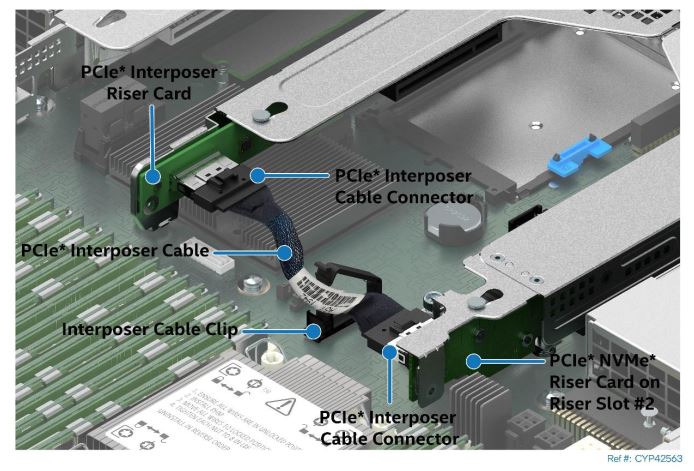

| Hinweis | DAS PCIe*-Kabel darf nicht vollständig am Kabelclip eingesteckt sein, um sicherzustellen, dass das Kabel die Riser-Karte nicht zieht. Platzieren Sie das Kabel an der Klappe des Clips, wie im Bild unten gezeigt. |
