Artikel-ID: 000058858 Inhaltstyp: Fehlerbehebung Letzte Überprüfung: 17.06.2022

Welcher PCIe*-Port muss an meinem Intel® RAID Controller entsprechend der Anzahl der auf dem Server installierten Prozessoren angeschlossen werden?

Umgebung

Intel® Servergehäuse P4304XXMUXX Intel® Server Board S2600STBR Intel® Xeon® Silver 4210R Prozessor (Ein- oder Zweiprozessorkonfiguration)

BUILT IN - ARTICLE INTRO SECOND COMPONENT
Zusammenfassung

PCI-Express*-Konfiguration in der Intel® Server Board S2600ST-Reihe entsprechend der Anzahl der auf dem Server-Mainboard installierten Prozessoren.

Beschreibung

Es konnte nicht ermittelt werden, welcher Modus und welcher PCIe*-Port angeschlossen werden müssen, da der Server ihn nicht mit einer Prozessorkonfiguration erkennt

Lösung

Die Unterstützung von PCIe*-Erweiterungskarten beschreibt, welche PCIe* 3.0 von jedem Prozessor kontrolliert wird.

Verwenden Sie den PCIe 3.0 Port #5 oder #6, da sie von CPU 1 verarbeitet werden und der Server die Erweiterungskarte erkennen kann, wobei nur ein Prozessor installiert ist.

Verwenden Sie den PCIe 3.0 Port #1 bis #4, da er von CPU 2 verarbeitet wird und der Server die Erweiterungskarte mit den beiden installierten Prozessoren erkennen kann.

  • Steckplatz 1: PCIe* 3.0 x8 (x8 elektrisch) wird von CPU2 verarbeitet
  • Steckplatz 2: PCIe* 3.0 x16 (x16 elektrisch) wird von CPU2 verarbeitet (Riser-fähig)
  • Steckplatz 3: PCIe* 3.0 x8 (x8 elektrisch) wird von CPU2 verarbeitet
  • Steckplatz 4: PCIe* 3.0 x16 (x16 elektrisch) wird von CPU2 verarbeitet
  • Steckplatz 5: PCIe* 3.0 x8 (x8 elektrisch) wird von CPU1 verarbeitet
  • Steckplatz 6: PCIe* 3.0 x16 (x16 elektrisch) wird von CPU1 verwaltet (Riser-fähig)

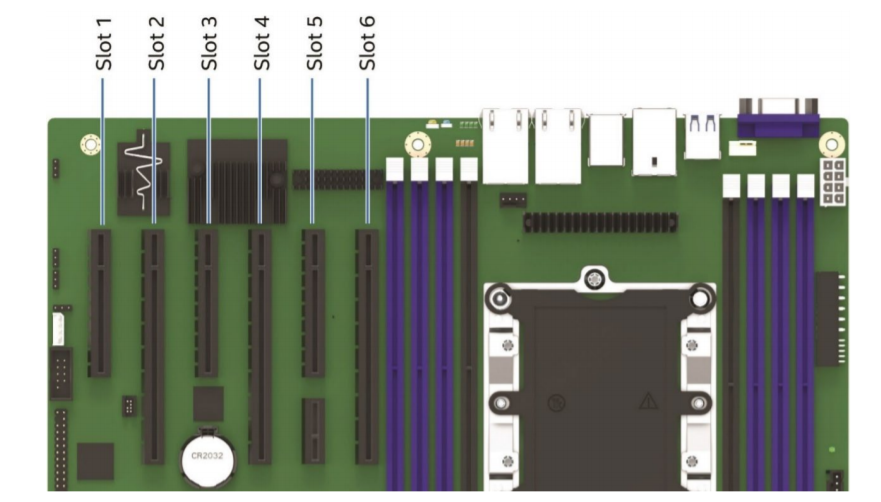

Abbildung Abbildung, um die PCIe*-Ports und deren Nummer zu lokalisieren:

Darüber hinaus wird der Abschnitt "Riser Card Support" genannt.

Die PCIe*-Steckplätze 2 und 6 sind beide in der Lage, Riser-Karten zu unterstützen. Jeder x16-Riser-Steckplatz unterstützt standardmäßige x16-PCIe*-Anschluss-Pin-Outs, und sie umfassen auch zwei 100-MHz-Takte und Riser_ID Bits (um Link-Breite-Informationen zum System-BIOS bereitzustellen). Jeder der vorgesehenen Riser-Steckplätze kann Riser-Karten mit den folgenden PCIe*-Erweiterungskartensteckplatzkonfigurationen unterstützen:

  • x16 Riser mit zwei x4 PCIe*-Steckplätzen
  • x16 Riser mit einem x4 PCIe*-Steckplatz und einem x8-PCIe*-Steckplatz
  • x16 Riser mit zwei x8 PCIe*-Steckplätzen
  • x16 Riser mit einem x16 PCIe*-Steckplatz
HinweisDie kompatible Liste der PCIe-Karten finden Sie im Konfigurationsleitfaden der Intel S2600ST Produktreihe
Weitere Informationen

Ähnliches Thema:

Technische Produktspezifikation für S2600STBR in Abschnitt 6.2 "Support für PCIe-Erweiterungskarten"
