Unterstützte Regeln für die Speicher- und Speicherdichte für Intel® Server Board S2600WF

Inhaltstyp: Installation und Setup | Artikel-ID: 000055509 | Letzte Überprüfung: 25.10.2022

Beschreibung Lösung Weitere Informationen

Umgebung

Gilt für die Intel® Server Board S2600WF Produktreihe.

Beschreibung

Suchen nach Regeln für die Speicheranzahl der Intel® Server Board S2600WF Reihe.

Lösung

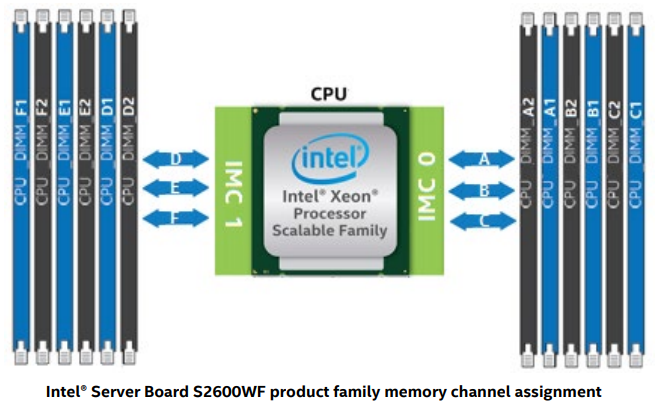

Die Intel® Server Board S2600WF unterstützt bis zu 24 DDR4-DIMMs, 12 pro Prozessor. Jeder installierte Prozessor unterstützt sechs Speicherkanäle über zwei integrierte Speichercontroller (IMC). Auf der Intel Server Board wird den Speicherkanälen ein Kennungsbuchstabe A bis F zugewiesen, wobei jeder Speicherkanal zwei DIMM-Steckplätze unterstützt.

Unterstützte Speichertypen

DDR4 ECC RDIMM/LRDIMM/NVDIMM 2133/2400/2666/2933 und Intel® Optane™ DC persistenter Speicher unterstützt

Hinweis

Die Verwendung des Speichertyps Intel® Optane™ DC Persistent Memory Module wird nur unterstützt, wenn Folgendes zutrifft:

Intel® Server Board- oder System-Produktbestellcodes enden mit einem R.
Bei den installierten Prozessoren handelt es sich um Intel® Xeon® skalierbaren Prozessoren der 2. Generation.

Populationsregeln

Jeder installierte Prozessor bietet sechs Speicherkanäle. Speicherkanäle von jedem Prozessor werden als Kanäle A-F identifiziert.
Dimm-Populationsregeln erfordern, dass DIMMs innerhalb eines Kanals mit dem blauen DIMM-Steckplatz oder DIMM am weitesten vom Prozessor gefüllt werden.
Wenn für einen bestimmten Speicherkanal nur ein DIMM verwendet wird, muss es im blauen DIMM-Steckplatz (am weitesten von der CPU entfernt) belegt sein.
Um optimale Systemleistung in Konfigurationen mit zwei Prozessoren zu erhalten, müssen installierte DIMM-Typen und -Populationen für auf CPU2 konfigurierte DIMM-Typen und -Populationen auf CPU1 abgestimmt sein.
Das Mischen von DDR4-DIMM-Typen (RDIMM, LRDIMM, 3DS RDIMM, 3DS LRDIMM) innerhalb oder über die Prozessorsockel führt zu einem schwerwiegenden Fehlerstopp während der Speicherinitialisierung.
Das Mischen von DIMMs verschiedener Frequenzen und Latenzen wird innerhalb oder über Prozessorsockel nicht unterstützt. Wenn eine gemischte Konfiguration auftritt, versucht das BIOS, mit der höchsten gemeinsamen Frequenz und der niedrigsten Latenz zu arbeiten.

Das Bild unten liefert die empfohlene Konfiguration entsprechend der Menge an DIMMs, die Sie für jede CPU verwenden werden:

example image

#of DIMMs	iMC1						iMC0
	CH F		CH E		CH D		CH C		CH B		CH A
	Steckplatz 2	Steckplatz 1	Steckplatz 2	Steckplatz 1	Steckplatz 2	Steckplatz 1	Steckplatz 2	Steckplatz 1	Steckplatz 2	Steckplatz 1	Steckplatz 2	Steckplatz 1
1	-	-	-	-	-	-	-	-	-	-	-	DRAM
2	-	-	-	-	-	-	-	-	-	DRAM	-	DRAM
3	-	-	-	-	-	-	-	DRAM	-	DRAM	-	DRAM
4	-	-	-	DRAM	-	DRAM	-	-	-	DRAM	-	DRAM
5¹	-	-	-	DRAM	-	DRAM	-	DRAM	-	DRAM	DRAM	DRAM
6	-	DRAM	-	DRAM	-	DRAM	-	DRAM	-	DRAM	-	DRAM
7¹	-	DRAM	-	DRAM	-	DRAM	-	DRAM	-	DRAM	DRAM	DRAM
8	-	-	DRAM	DRAM	DRAM	DRAM	-	-	DRAM	DRAM	DRAM	DRAM
9¹	-	DRAM	-	DRAM	-	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM
10¹	-	DRAM	DRAM	DRAM	DRAM	DRAM	-	DRAM	DRAM	DRAM	DRAM	DRAM
11¹	-	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM
12	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM	DRAM

¹ Konfiguration nicht empfohlen. Dies ist eine unausgewogene Konfiguration, die weniger als optimale Leistung liefert.

Weitere Informationen

In den technischen Produktspezifikationen für den Intel® Server Board S2600WF System finden Sie in den Richtlinien für unterstützte Speicher- und DIMM-Populationen weitere Informationen. Dieser Abschnitt enthält weitere Einzelheiten, einschließlich unterstützter Speicherspezifikationen und allgemeiner Support-Regeln.
