Erstellen eines SATA-RAID-Volumes mit Intel® Virtual RAID on CPU (Intel® VROC) im UEFI-Modus auf Intel® Serversystemen

Inhaltstyp: Installation und Setup   |   Artikel-ID: 000030719   |   Letzte Überprüfung: 30.01.2025
Beschreibung Lösung Weitere Informationen

Umgebung

Intel® Serversysteme

Beschreibung

Die Laufwerke werden nach Auswahl des RAID-Typs nicht im BIOS angezeigt, und die Option zum Erstellen des RAID ist auch nicht vorhanden.

Lösung

Um das BIOS in den UEFI-Modus zu versetzen, führen Sie die folgenden Schritte aus:

  1. Gehen Sie zum BIOS. Er kann durch Drücken der Taste F2 während des Power-On Self-Test (POST) gestartet werden.
  2. Navigieren zu Boot maintenance manager > Advanced boot options.
  3. Versetzen Sie das System in den UEFI-Modus.
  4. Drücken Sie die Taste F10 , um die Änderungen zu speichern und den Vorgang zu beenden.

Zum Erstellen des RAID-Volumes führen Sie die folgenden Schritte aus:

  1. Drücken Sie die F2-Taste, um das BIOS aufzurufen.
  2. Navigieren Sie zu Advanced > Mass storage controller configuration.
  3. Wählen Sie den gewünschten Controller aus.
  4. Stellen Sie die Option AHCI Capable (s)SATA Controller auf RAID Mode.
  5. Setzen Sie die Option (s)SATA RAID Options auf Intel® VROC (SATA RAID). Möglicherweise sehen Sie Intel® RSTe anstelle von Intel® VROC (SATA) auf älteren BIOS-Versionen auf Intel® Serverprodukten. Weitere Informationen finden Sie unter Intel® Rapid Storage-Technologie für Unternehmen (Intel® RSTe) Namensänderung für BIOS und Firmware der Intel® Server Board Produktreihen S2600WF, S2600BP und S2600ST
  6. Drücken Sie die Taste F10, um die Änderungen zu speichern und den Vorgang zu beenden.
  7. Führen Sie einen erneuten Start im BIOS durch.
  8. Navigieren Sie zu Advanced > PCI Configuration > UEFI Option ROM Control.

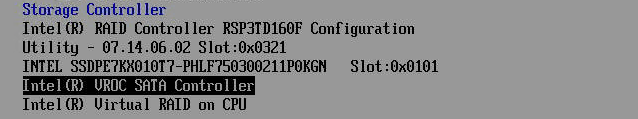

  9. Scrollen Sie ganz nach unten und wählen Sie die Option Intel® VROC SATA Controller. Abhängig von der Systemkonfiguration wird möglicherweise auch die Option Intel® Virtual RAID on CPUangezeigt. Wählen Sie diese Option nicht, da dies für Intel® VROC (VMD, NVMe*, RAID) gilt.

    example image

  10. Wählen Sie die Option Create RAID Volume.
  11. Konfigurieren Sie das RAID-Volume wie gewünscht.
  12. Wählen Sie die Option Create Volume.

Weitere Informationen

Für unterstützte Linux*-Distributionen und -Versionen ist keine manuelle Treiberinstallation erforderlich, da der Treiber im Betriebssystem-Image enthalten ist. In der Betriebssystem-Kompatibilitätsliste für Intel® Serverprodukte finden Sie eine Liste der unterstützten Linux*-Betriebssysteme.

Für unterstützte Windows* BS führen Sie die folgenden Schritte aus, um den Intel® VROC (SATA RAID) Treiber zu installieren:

  1. Laden Sie den Intel® VROC Treiber für Windows* für Ihre Intel® Serverprodukte unter Intel® Virtual RAID on CPU (Intel® VROC) und Intel® Rapid Storage-Technologie Enterprise (Intel® RSTe) Windows* Treiber für Intel® Server-Mainboards und Systeme auf Basis des Intel® 62X Chipsatzes herunter.
  2. Entpacken Sie die komprimierte ZIP-Datei.
  3. Gehen Sie zu den F6-Treibern im extrahierten Ordner und kopieren Sie die Dateien unter iaStorE.free.win8.64bit auf ein USB-Laufwerk. Weitere Informationen finden Sie unter Welche Intel® Virtual RAID on CPU (Intel® VROC) Treiber während der Einrichtung/Installation von Windows* verwenden.
  4. Stecken Sie das USB-Laufwerk mit den Treibern ein.
  5. Klicken Sie auf dem Bildschirm, auf dem die Partition ausgewählt werden soll, auf die Option Treiber laden und wählen Sie die Dateien aus, die in Schritt 3 kopiert wurden.
  6. Wenn das Betriebssystem das virtuelle Laufwerk/RAID-Volume nicht findet, klicken Sie auf die Option Erneut scannen.
  7. Erstellen Sie die Partition und fahren Sie mit dem Installationsprozess fort.
