LEDs zeigen möglicherweise keinen Datenträgerausfall oder RAID-Status für Intel® Serversystem SR1630HGP oder SR1630HGPRX an

Dokumentation

Fehlerbehebung

000008307

26.04.2024

Die Aktivitäts-LEDs für Festplatten (HDD) zeigen möglicherweise keinen Laufwerksausfall oder RAID-Status auf dem Intel® Serversystem SR1630HGP oder SR1630HGPRX an, wenn RAID aktiviert ist und SATA-Kabel an die Ports 0, 1 und 2 angeschlossen sind.

Verwenden Sie die SATA-Ports 3, 4 und 5, um Aktivitäten korrekt anzuzeigen.

Tabelle 1: Normalbetrieb

Status-LED Definition

Grün

Festplattenaktivität

Bernstein

Festplattenfehler (fehlgeschlagen, neu erstellt)

Abbildung 1: LED-Position

LED Location

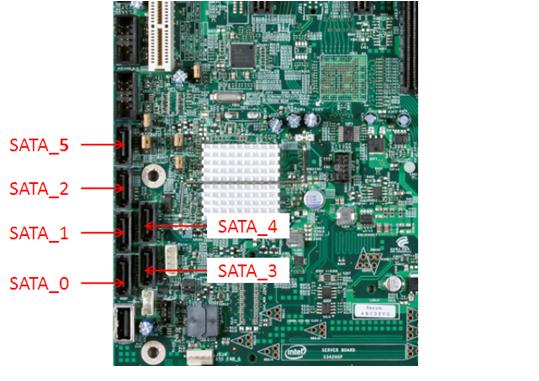

Abbildung 2: Position des SATA-Ports

SATA Port Location

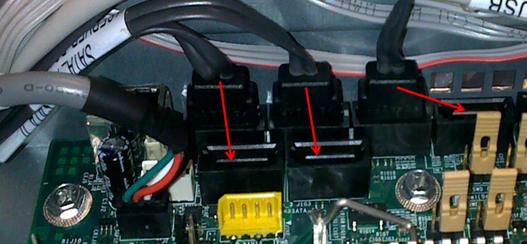

Abbildung 3: Verschieben von SATA-Kabeln

Moving SATA Cables

Informationen zur Demontage der oberen Abdeckung finden Sie im Schnellstart-Benutzerhandbuch Intel® Serversystem SR1630HGP.

Informationen zur Konfiguration Intel® Embedded Server RAID Technology II Modus finden Sie im Benutzerhandbuch der Intel® RAID Software.
