Kurzanleitung im HTML-Format für das Intel® Server System SR2600UR
Der kurz Anleitungs-Benutzerleitfaden für das Intel® Server System SR2600UR enthält Anweisungen zur Integration von Prozessor, Speicher und unterstütztem Zubehör. Dies ist eine HTML-Version des Leitfadens. Eine PDF-Version steht zum Download zur Verfügung.
Lesen Sie zunächst die Sicherheitshinweise für das Intel System. Beachten Sie bei der Installation von Add-in-Karten die üblichen ESD- Vorsichtsmaßnahmen.
Es ist erforderlich, während der Integration und des Betriebs getestete Prozessoren, Speicher und Hardware zu verwenden, um Probleme zu vermeiden, die auftreten können.
Schritt 1-4: Vorbereiten des Systems durch Entfernen von Abdeckung, Riser, Luftleitblech und Kühlkörper
Schritt 5-6: Installation von Prozessor und Kühlkörper
Schritt 7: Installation des Speichers
Schritt 8-9: Installation der optionalen Komponente, I/O-Modul und Intel® RMM3
Schritt 10-11: RAID-und Speicherinstallation
Schritt 12-13: Installation von optischen Geräten
Schritt 14: Installation zusätzlicher Netzteile
15. Schritt: Installation des Luftkanals
Schritt 16-18: Installation der Add-in-Karte (n) (optional)
Schritt 19: Installation des lokalen Kontrollbereichs
Schritt 20-23: fertig stellen
Schritt 1: Platzieren Sie Ihr Intel Server System auf einer flachen antistatischen Oberfläche, um die vorhergehenden Integrationsverfahren auszuführen.
Schritt 2 : Entfernen Sie die obere Abdeckung des Gehäuses, indem Sie die folgenden Schritte ausführen.
( A ) entfernen Sie die Sicherheitsschraube.
( B ) drücken Sie die Verriegelung.
( C ) schieben Sie die Abdeckung zurück und heben Sie Sie nach oben.
3. Schritt : Entfernen Sie die Riser-Steckkarte der Add-in-Card, indem Sie die Riser-Baugruppe mit beiden Händen halten und Sie gerade nach oben heben.

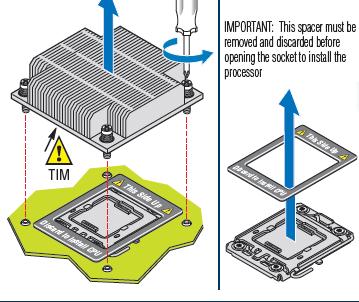

Schritt 4 : Entfernen Sie ( A ) Luftleitblech, ( B ) Prozessor Luft Kanal, Kühlkörper und Abstandshalter vor der Installation des Prozessors.

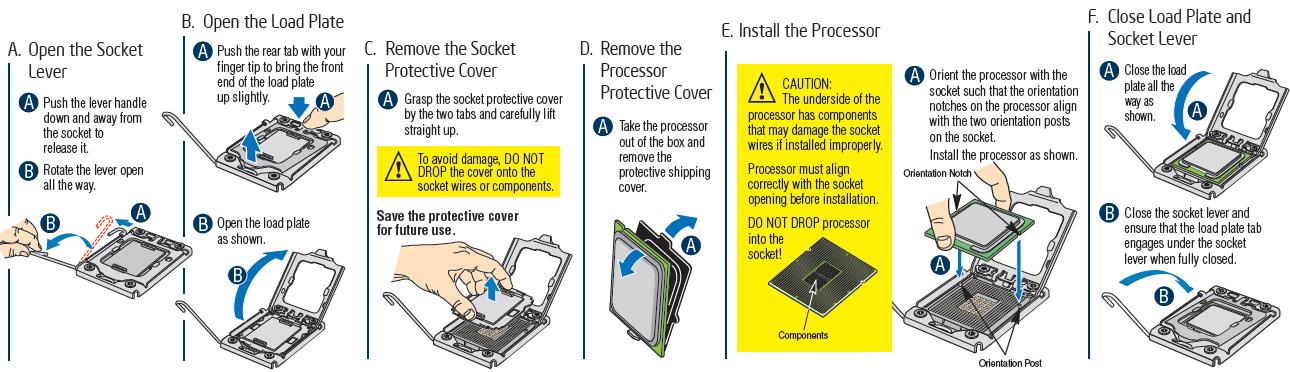

Schritt 5: Installieren Sie den Prozessor, indem Sie die folgenden Schritte ausführen. Siehe Liste der getesteten Prozessoren für Intel®-Server-Mainboards und-Systeme.

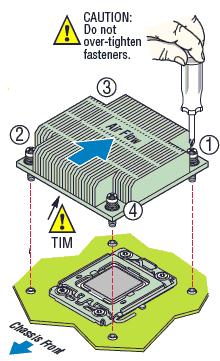

6. Schritt : Installieren Sie den Kühlkörper, beginnen Sie mit der Schraub #1, wie in der Abbildung gezeigt, dass Sie die Befestigungselemente nicht überziehen.

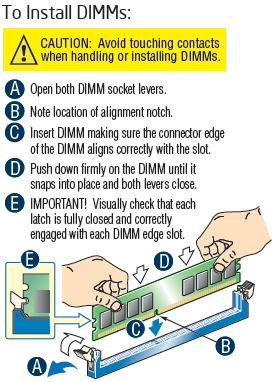

Schritt 7 : Installieren von Speicher-DIMMs. Für optimale Leistung wird ein Mindestwert von drei DIMMs pro CPU empfohlen.
8. Schritt : Installations-I/O-Erweiterungsmodul (optional).
( A ) drücken Sie die Seiten des Filler-Panels, um es von der Rückseite des Gehäuses zu entfernen. Wenn Sie ein 2-Sockel-I/O-Erweiterungsmodul verwenden, entfernen Sie das zweite Filler-Panel, indem Sie die zuvor genannten Schritte ausführen. Wenn Sie nur ein IO-Erweiterungsmodul mit 1 Sockel verwenden, entfernen Sie das zweite Filler-Panel nicht.
( B ) montieren Sie die Abstandshalter wie in der Abbildung unten gezeigt.
( C ) passen Sie die Vorderseite des Moduls an den Steckplatz der Rückseite an, schließen Sie das Modul dann an den Anschluss des Server-Boards an und setzen Sie die Abstandshalter ein.
Das Hardware-Spezifikationsdokument für das Intel® I/o-Modul enthält Einzelheiten zur Architektur und den Funktionsmerkmalen der i/o-Module, die im Intel®-Server-Mainboard oder-System verwendet werden.

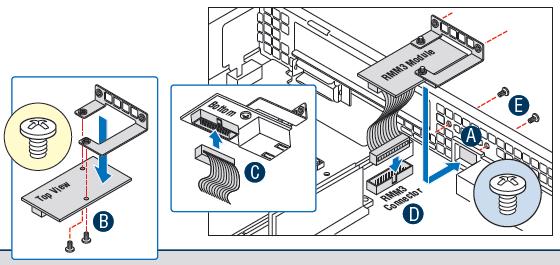

9. Schritt : Installieren Sie das Intel® Remote-Management-Modul 3 (optional).
( A ) drücken Sie die Seiten des RMM3-Filler-Panels, um es von der Rückseite des Systems zu entfernen.
( B ) schließen Sie die RMM3-Modul Halterung am RMM3-Modul mit zwei Schrauben an, wie in der Abbildung unten gezeigt.
( C ) schließen Sie ein Ende des Kabels (beschriftete RMM3 ) an den RMM3-Anschluss des RMM3-Moduls an. Kabelanschlüsse sind verschlüsselt und sollten nur auf eine Art und Weise geschaltet werden.
( D ) schließen Sie das entgegengesetzte Ende des Kabels (mit der Bezeichnung "Server-Mainboard") an den RMM3-Anschluss auf dem Server-Mainboard an.
( E ) schließen Sie die Modul Halterung mit 2 Schrauben am Gehäuse an. Die Schrauben werden von der Rückseite des Gehäuses installiert.
Für weitere Informationen über das Intel® Remote-Management-Modul 3 stehen ein Benutzerhandbuch und eine technische Produktspezifikation zur Verfügung. Zur Konfiguration der Intel® RMM3 auf einem unterstützten Intel System steht Ihnen eine Kurzübersicht zur Verfügung.
10. Schritt: RAID-DIMM und RAID-Aktivierungsschlüssel installieren (optional)
( A ) setzen Sie den Intel® RAID-Aktivierungsschlüssel in den Sockel der Zwischenplatine ein. Vergewissern Sie sich, dass Sie in den Sockel einrastet.
( B ) öffnen Sie die RAID-Mini-DIMM-Sockel Hebel und setzen Sie den Anschluss Rand des Mini-DIMMs in den Sockel ein, bis die Hebel schließen und einrasten.
Überprüfen Sie die RAID-BBU-Akkuverbindung
( A ) das RAID-BBU verfügt über ein internes Akku-Netzkabel. Öffnen Sie den BBU-Gehäusedeckel.
( B ) Wenn das Stromkabel des Akkus nicht angeschlossen ist, schließen Sie das Kabel jetzt an. Schließen und arretieren Sie den BBU Gehäusedeckel.

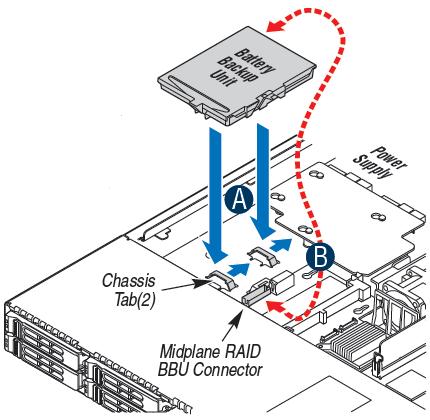

Installieren der RAID Battery Backup Unit (BBU) (optional)
( A ) der RAID-BBU verfügt über zwei Haken an der Unterseite. Richten Sie diese Haken mit den passenden Gehäuse Laschen aus und schieben Sie Sie dann in Richtung des Netzteils, um es einzurasten.
( B ) schließen Sie das Stromkabel zwischen dem BBU und der Mittelplatine an.

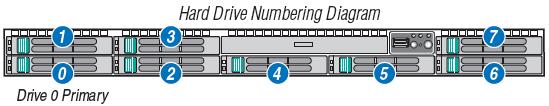

11. Schritt : Installation von Festplatten/Carriern, nur Laufwerks Standorte 0-4 unterstützen Hot-Swap-SATA-Laufwerke. Standort 5 erfordert ein festes Laufwerk (e). (Wiederholen Sie die folgenden Schritte für jede installierte Festplatte.)
( A ) entfernen Sie die festgelegten Laufwerksträger, indem Sie den grünen Riegel auf den Hebel drücken, den Hebel ganz öffnen und dann den Laufwerksträger aus dem System ziehen.
( B ) entfernen Sie die Kunststoff-Luftleitbleche und speichern Sie Sie für die spätere Verwendung.
( C ) installieren Sie das Festplattenlaufwerk und schließen Sie es mit vier Schrauben an.
( D ) Wenn der Träger Hebel in der geöffneten Position ist, schieben Sie das Laufwerk in das Gehäuse, bis es aufhört, und schließen Sie dann den Hebel, bis der Verschluss einrastet.
| Hinweis | Bei der Installation von weniger als fünf Laufwerken oder Geräten müssen leere Laufwerkschächte von Carriern mit Stör Blenden belegt werden, um eine ordnungsgemäße Systemkühlung zu gewährleisten. Verwenden Sie nur Carrier, die zu Ihrem Gehäuse gekommen sind. |
Schritt 12: Installieren Sie ein optisches Gerät (optional).
Schritt 12_1 : Entfernen Sie das leere Fach und Schrauben Sie es aus dem Zubehörpaket. Achten Sie bei der Installation des optionalen USB-Floppy-Laufwerks anstelle einer CD-ROM auf den Speicherort des USB-Anschlusses der Backplane und beziehen Sie sich auf die Dokumentation, die im Lieferumfang des Geräts enthalten ist.
Schritt 12_2 : Installieren Sie das Interposer-Mainboard, indem Sie den Anschluss an den entsprechenden Anschluss auf der Rückseite des optischen Geräts anschließen.

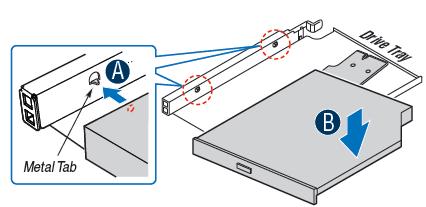

Schritt 12_3 : Installieren Sie das Gerät in der Schublade.
( A ) ausrichten der beiden Bohrungen am linken Rand des optischen Geräts mit den beiden metalllaschen im Fach.
( B ) untere gegenüberliegende Seite des optischen Geräts in das Fach, bis es einrastet.
Schritt 12_4 : sicheres Interposer-Mainboard zur Geräteablage.
( A ) stellen Sie sicher, dass das Interposer-Mainboard auf die Ausrichtungs-PIN auf dem Geräteschacht passt.
( B ) befestigen Sie die Schrauben.

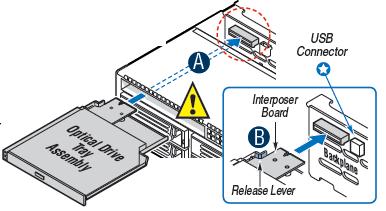

Schritt 12_5 : Installieren Sie die Baugruppe für den optischen Geräteschacht in das Gehäuse.
( A ) setzen Sie die optische Geräte-einbauschale in das System ein.
( B ) Vergewissern Sie sich, dass die Rückseite der Interposer-Platine in den passenden Sockel der Backplane gesteckt wird und der blaue Entriegelungshebel auf den Einschüben einrastet.
Schritt 13 : zusätzliche Laufwerke installieren (optional). Im Service-Leitfaden werden die Anweisungen zur Installation des optionalen sechsten Festplattenlaufwerks, Bandlaufwerks oder zwei 2,5-Zoll-Festplatten beschrieben.
Schritt 14: Installation des zweiten Netzteils (optional).
( A ) verwenden Sie das "Finger Hole", um das Füllsystem zu entfernen.
( B ) setzen Sie das Netzteil in den Netzteilkäfig ein und drücken Sie es hart, bis es einrastet.
Wenn Sie ein Netzmodul entfernen möchten, drücken Sie den grünen Riegel in der gezeigten Richtung, während Sie ihn durch den Griff aus dem System ziehen.

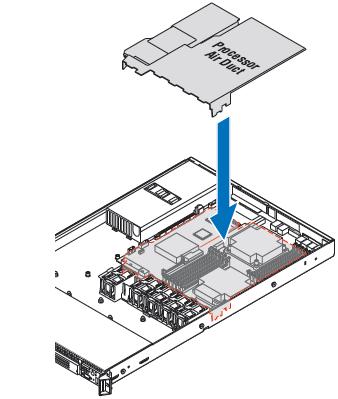

15. Schritt: Installation des Prozessor Luftkanals, indem Sie sicherstellen, dass der vordere Rand des Kanals korrekt mit den Kerben am Lüfter-Modul übereinstimmt. Verwenden Sie ebenfalls Vorsicht, um zu vermeiden, dass Systemkabel eingeklemmt werden, da dies zu einer Instabilität des Systems führen kann.
Schritt 16 : Ersetzen der Riserkarte (optional).
Schritt 16_1 : Entfernen Sie die Riserkarte.
( A ) drücken Sie den blauen Riser-Hebel zurück.
( B ) schieben Sie die Karte während der Wiederaufnahme fest in die gezeigte Richtung, um die Riser-Pins zu lösen und die Riserkarte zu entfernen.
Schritt 16_2 : Installieren Sie die Ersatz-Riserkarte.
( C ) drücken Sie die Taste zurück und halten Sie den blauen Hebel in dieser Position.
( D ) platzieren Sie die Riserkarte auf den Haltestiften.
( E ) schieben Sie die Riserkarte in der gezeigten Richtung, um Sie einzurasten.
Lassen Sie den blauen Riser-Hebel los.

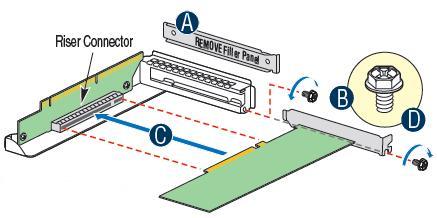

Schritt 17 : Installieren der Add-in-Karte (n).
Vollwertige Seite der gezeigten PCI-Riserkarte.
| Hinweis | Add-in-Card-Installationssequenz für Low-Profile-Add-in-Karten auf der gegenüberliegenden Seite des PCI-Riser ist identisch. Auf allen leeren Steckplätzen für die Erweiterungskarte sollten Füllplatten installiert sein. |
( A ) öffnen Sie den hinteren Retentions Clip, indem Sie die blaue Folie nach oben drücken und den Clip vollständig öffnen.
( B ) öffnen Sie die vordere Halteklammer, indem Sie die blaue Verriegelung in der gezeigten Richtung drücken und den Clip 90 Grad nach außen drehen.
( C ) entfernen Sie das Filler-Panel aus dem ausgewählten Steckplatz für die Erweiterungskarte.
( D ) Add-in-Karte einsetzen, bis Sie sich im Riser-Steckplatz befindet.
( E ) schließen der hinteren Halteklammer. Drücken Sie die blaue Folie nach oben und drücken Sie den Clip, um ihn einzurasten.
( F ) schließen Sie die vordere Halteklammer und drücken Sie die blaue Verriegelung nach vorne, um Sie einzurasten.

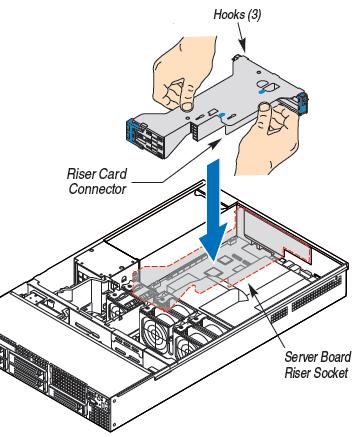

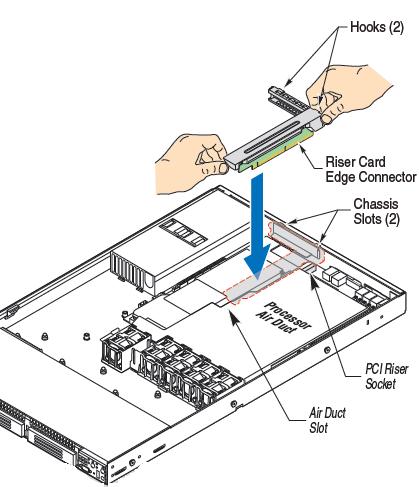

Schritt 18 : Installation der PCI-Add-in-Card-Riser-Baugruppe.
( A ) positionieren Sie den Riserkarten-Edge-Anschluss über dem Riser-Sockel des Server-Boards und richten Sie die drei Haken im Riser mit den Steckplätzen an der Rückseite des Gehäuses aus.
( B ) drücken Sie gleichmäßig nach unten, bis die drei Haken an der Rückseite der PCI-Riser-Baugruppe die Steckplätze der Gehäuserückseite einrasten. Die Riserkarte wird in den übereinstimmenden Sockel auf dem Server-Mainboard eingesetzt.
| Hinweis | Die PCI Riser Card-Baugruppe verfügt über einen Intrusion-Switch, der die Systemabdeckung einbindet. Verwenden Sie den Intrusion-Header nicht auf dem Server-Mainboard. |
Schritt 19: Installation von Intel® Local Control Panel ( optional ).

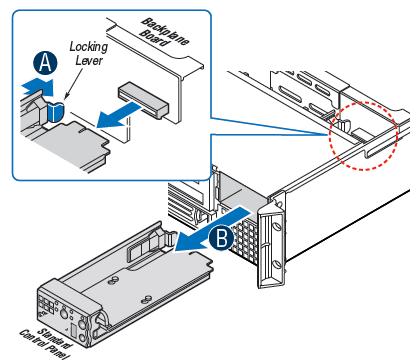

Entfernen Sie das Standard mäßige Bedienfeld Modul.
( A ) drücken Sie den blauen Verriegelungshebel und drücken Sie nach vorne, um das Bedienfeld vom Gehäuse zu lösen.
( B ) schieben Sie das standardmäßige Bedienfeld aus dem Gehäuse.

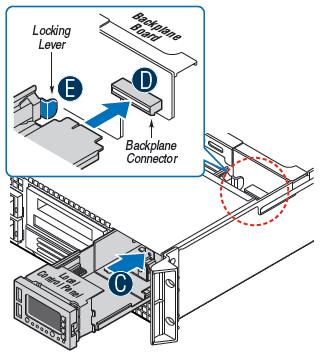

( C ) schieben Sie das Intel® Local Control Panel in das Gehäuse.
( D ) das Bedienfeld muss an der Backplane-Steckverbindung angeschlossen werden, indem sichergestellt wird, dass der blaue Verriegelungshebel einrastet.
Schritt 20: Montieren Sie die Rack-Griffe, da diese für die Installation der Lünette benötigt werden.
Schritt 21 : Installation der Lünette ( optional ).
Wählen Sie die Lünette aus, die mit der installierten Systemsteuerung übereinstimmt.
Standard-Systemsteuerung (Lünette)
Intel® Local Control Panel Lünette

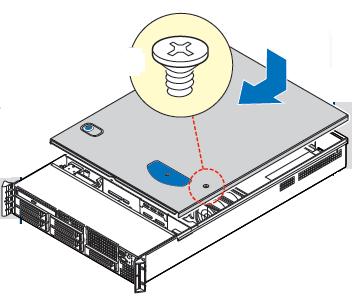

Schritt 22 : Montieren Sie die obere Abdeckung, indem Sie Sie nach vorne schieben, um den versenkten Rand an der Vorderseite des Gehäuses zu befestigen. Vergewissern Sie sich, dass der Latch gesperrt ist. Die erneute Installation der Sicherheitsschraube ist optional.

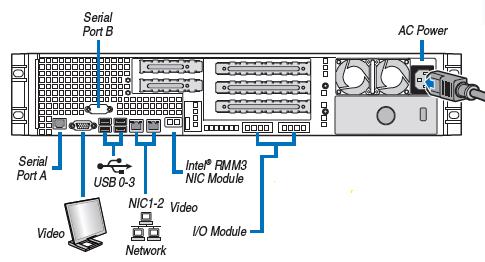

23. Schritt : nehmen Sie die erforderlichen I/O-Anschlüsse vor und schließen Sie das Netzkabel an. Das System muss mit installierter oberer Abdeckung betrieben werden, um eine ordnungsgemäße Systemkühlung zu gewährleisten.
Weitere Einzelheiten zur Wartung des Systems finden Sie in der folgenden Dokumentation.
Das Service-Handbuch enthält ausführliche Dokumentation zur Fehlerbehebung, Aktualisierung & Reparatur des Server Systems.
Die Kurzübersichtskarte (QRL) enthält Informationen zur Identifizierung von Teilen, Jumper-Einstellungen, Lüfter-Austausch Anweisungen, Kabelverlegung.
QRL für sr1600ur
QRL für SR1625UR
QRL für SR2600UR
QRL für SR2625UR
Die technische Produktspezifikation enthält Mainboard-und systemspezifische Informationen zu den Funktionsmerkmalen, der Funktionalität und der hochwertigen Architektur.
Die Reserve Komponenten, die Teileliste und der Konfigurationsleitfaden bieten einen referenzleitfaden zur Unterstützung bei der Bestellung der erforderlichen Zubehörteile sowie der Bestandteile für den Aufbau des Server Systems.
