Erstellen eines RAID-10-Arrays für 6-GB-Intel® RAID controller aus dem Strg-G RAID-BIOS

Beim Erstellen eines RAID-10-Arrays sind mehrere Schritte beteiligt. Um den Vorgang zu starten, müssen der BIOS-Einstiegsbildschirm oder Intel® RAID-BIOS-Konsole Aufforderungen sichtbar sein.

• Wenn der Intel oder OEM Logo Screen während des POST-Beitrags angezeigt wird, lesen Sie die Schritte zur Deaktivierung des Logo-Bildschirms.
• Wenn Sie den BIOS-Einstiegsbildschirm oder die Intel® RAID BIOS-Eingabeaufforderung sehen, fahren Sie mit Schritt 1 fort.

Führen Sie diese Schritte durch, um die Laufwerke zu wählen, die Laufwerksgruppen erstellen sollen. Sehen Sie sich das Bildschirmbild der Laufwerksgruppe-Definition in diesem Abschnitt an. Jede Laufwerksgruppe muss über die gleiche Anzahl und Größe der Laufwerke verfügen. Verwenden Sie für RAID 10 zwei Laufwerke pro Laufwerkgruppe.

1. Wenn der Server startet, drücken Sie Strg+G und halten Sie sie gedrückt, um in den Intel RAID-BIOS-Konsole zu gelangen. Der Controller-Auswahl-Bildschirm wird angezeigt.

2. Wählen Sie einen Controller aus und klicken Sie auf Start, um die Konfiguration zu starten.

3. Wählen Sie benutzerdefinierte Konfiguration und klicken Sie auf Weiter. Der Bildschirm "Laufwerkgruppendefinition" wird angezeigt.

4. Drücken Sie die Strg-Taste und klicken Sie auf zwei Laufwerke im linken Bereich, den Sie in der ersten Laufwerksgruppe suchen.

5. Klicken Sie auf Zu Array hinzufügen. Klicken Sie auf " Accept DG " (DG akzeptieren ), um dies zu bestätigen. Die erste Laufwerksgruppe wird unter Laufwerksgruppen im rechten Bereich angezeigt.

6. Wiederholen Sie von den weiterhin verfügbaren Laufwerken die Schritte 4 und 5.

   Im rechten Bereich werden jetzt mehrere Laufwerksgruppen angezeigt. Sie können für RAID 10 bis zu acht Arrays im rechten Bereich hinzufügen.


7. Drücken Sie im Laufwerksgruppendefinitionsbildschirm die Strg-Taste und wählen Sie die zugehörigen Laufwerksgruppen aus, die für das RAID-10-Array von Bedeutung sind.

8. Klicken Sie auf Weiter.

9. Klicken Sie auf Zu BEREICH hinzufügen.

10. Klicken Sie auf Weiter. Der Bildschirm "Definition des virtuellen Laufwerks " wird angezeigt. Sehen Sie sich das Bild in diesem Abschnitt an.

11. Klicken Sie auf das Dropdown-Menü RAID Level und wählen Sie RAID 10.

12. Treffen Sie die entsprechenden Auswahlmöglichkeiten für Ihre Anwendung für diese Kategorien: Stripe-Größe, Zugriffsrichtlinie, Leserichtlinie, Schreibrichtlinie, I/O-Richtlinie, Festplatten-Cache und Deaktivieren von BGI (Y/N). Weitere Informationen finden Sie unter Festlegen von Laufwerksparametern im Intel® RAID-Software Benutzerhandbuch.

13. Klicken Sie auf das Dropdown-Menü "Größe auswählen" und setzen Sie die Laufwerksgröße auf eine Zahl, die größer als die Größe der Laufwerkgruppe ist. Beispiel: Wenn Drive Group RAID1 = 465,250 GB ist, setzen Sie die Laufwerksgröße auf mindestens 465.300 und maximal 930,500 GB.

14. Klicken Sie auf Akzeptieren.

15. Klicken Sie auf Weiter, wenn die Anwendung nicht automatisch zum nächsten Bildschirm läuft.

16. Wenn Sie aufgefordert werden, die Konfiguration zu speichern, klicken Sie auf Ja. Die Konfiguration wird im Intel® RAID Controller gespeichert.



17. Wenn Sie aufgefordert werden, das Laufwerk zu initialisieren, klicken Sie auf Ja.

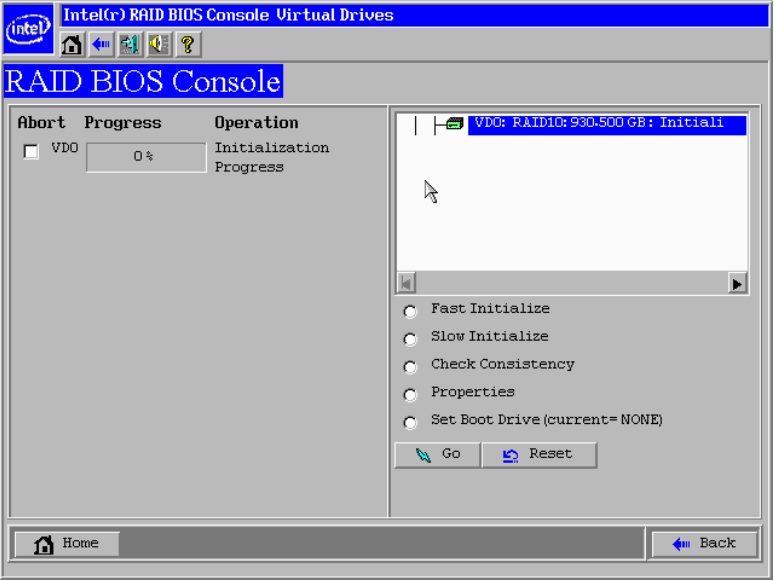

18. Wählen Sie "Schnelle Initialisierung" und klicken Sie auf "Go". Die Laufwerke initialisieren basierend auf den RAID-Einstellungen. Wenn Sie Slow Initialize (Langsam initialisieren) wählen, initialisiert die Aktion das gesamte Laufwerk und kann mehrere Stunden dauern.
19. Klicken Sie unten auf "Startseite", um zum Hauptbildschirm zurückzukehren.

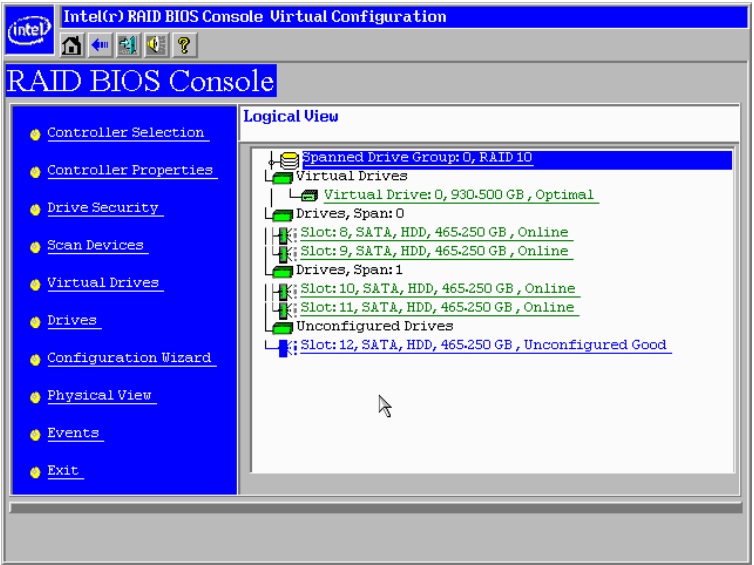

Um die Laufwerke anzuzeigen, klicken Sie in der Liste links im Intel® RAID-BIOS-Konsole auf "Virtuelle Laufwerke".

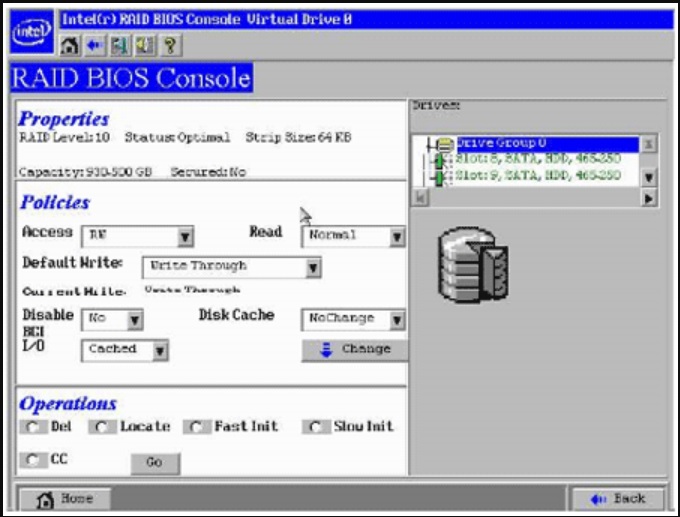

Wählen Sie auf der rechten Seite des Bildschirms das Laufwerk, um die Eigenschaften anzuzeigen.

Wo erhalte ich weitere Informationen?
Informationen zum Erstellen eines überspannten virtuellen Laufwerks (auch RAID 10) mit dem Utility Intel® RAID-BIOS-Konsole 2 finden Sie in Anhang A des zuvor erwähnten Intel® RAID-Software Benutzerhandbuchs.
