MIPI D-PHY IP
Mobile Industry Processor Interface (MIPI) D-PHY wird auf Agilex™ 5 und Agilex™ 3 unterstützt FPGAs ermöglicht die Übertragung und den Empfang von Daten über die PHY-Protokollschnittstelle (PPI), um eine Verbindung mit der seriellen Schnittstelle (CSI) der Kamera und der seriellen Schnittstelle (DSI) der Kamera herzustellen.

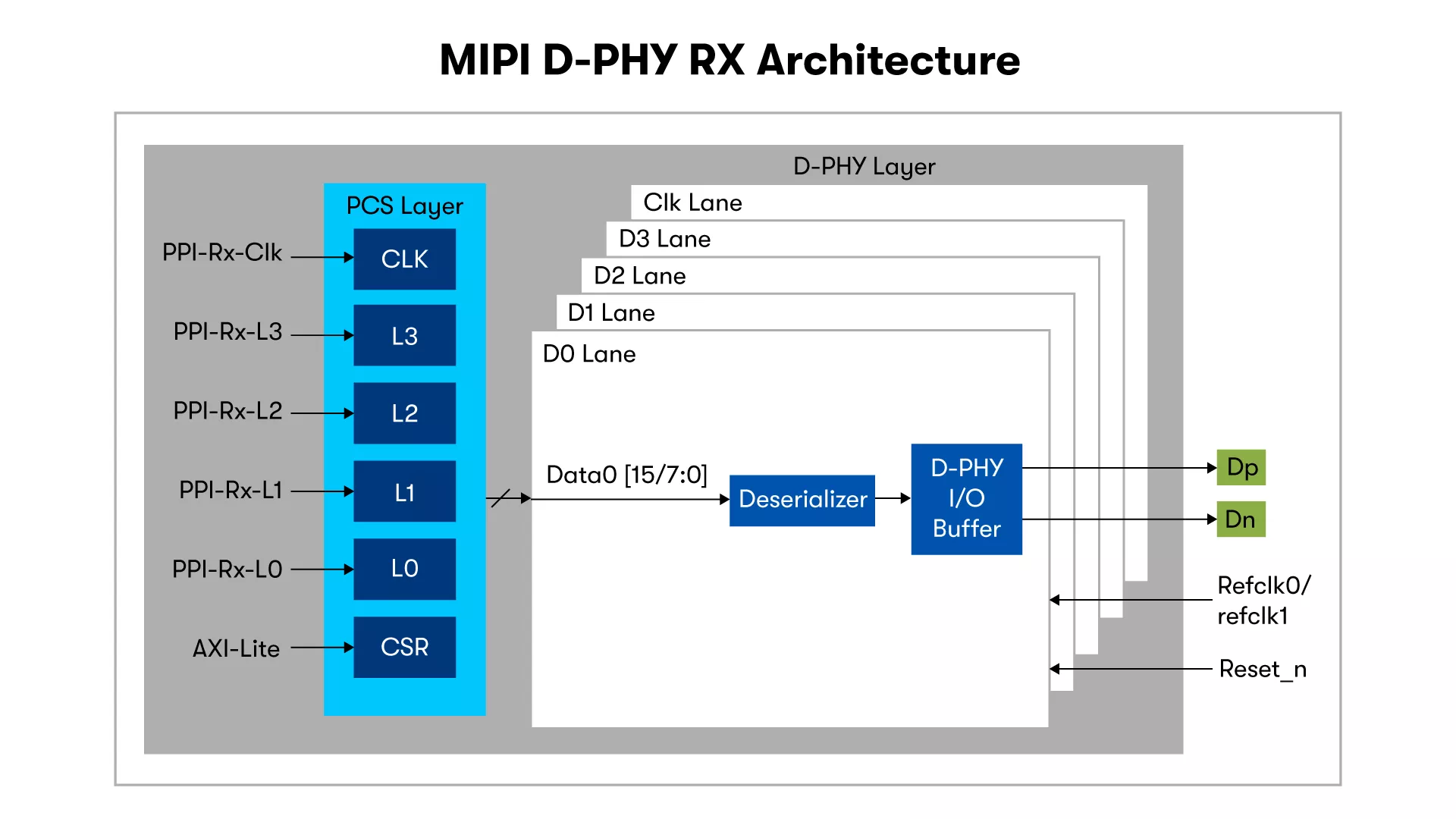

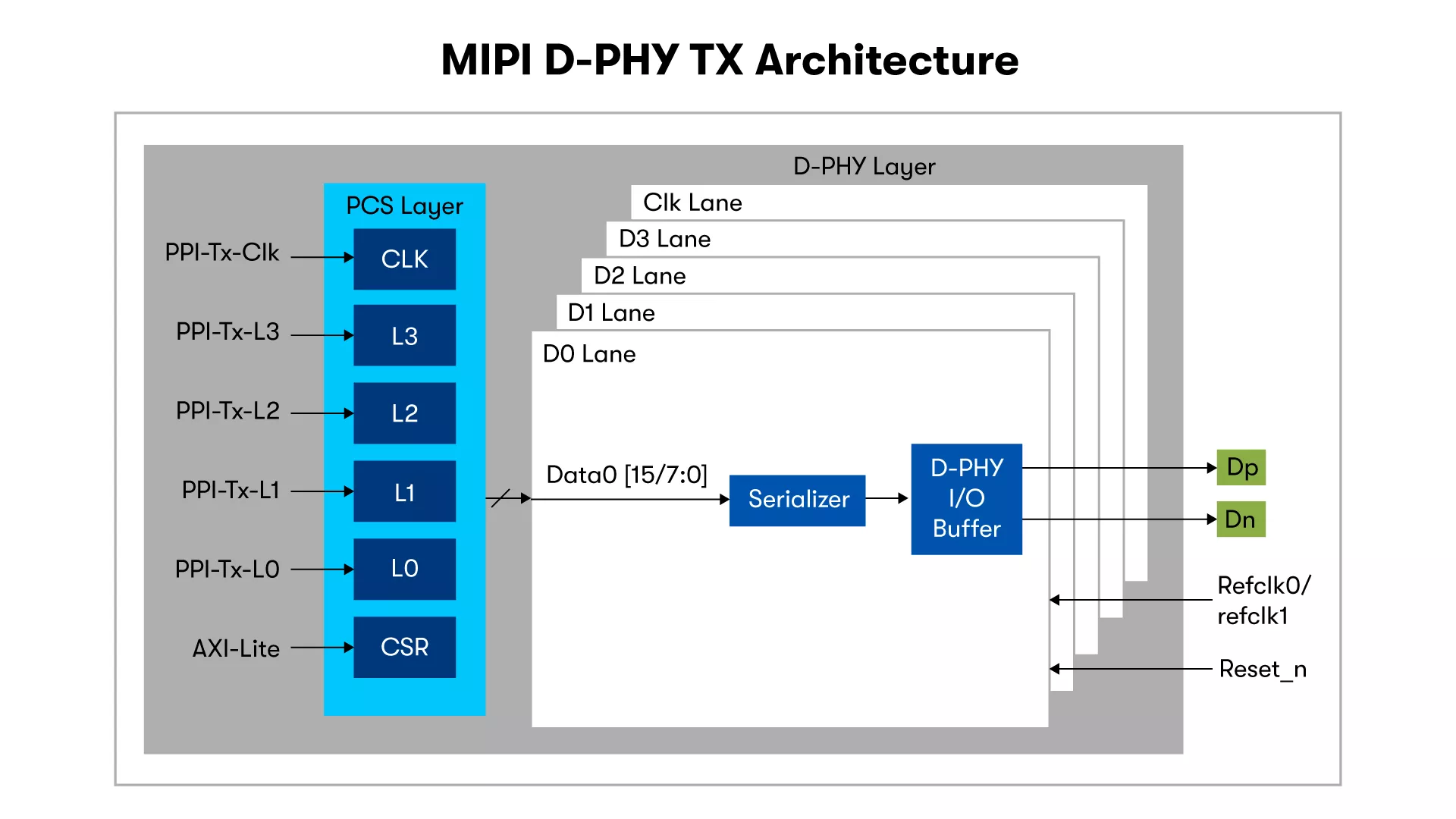

MIPI D-PHY
Die MIPI D-PHY Funktion unterstützt die High-Speed- (HS) und Low-Power-(LP)-Modi und ermöglicht eine direkte Schnittstelle mit der D-PHY-Compliance-Komponente ohne externe Komponenten.
Unterstützt stromsparende und schnelle Signalisierung bis zu 3,5 Gbit/s* pro Lane.
Unterstützt die AXI-Lite-Schnittstelle für nahtlose Videoübertragung und -empfang.
Ermöglicht unidirektionale Multi-Lane-Konfigurationen 1, 2, 4 oder 8 Lanes.

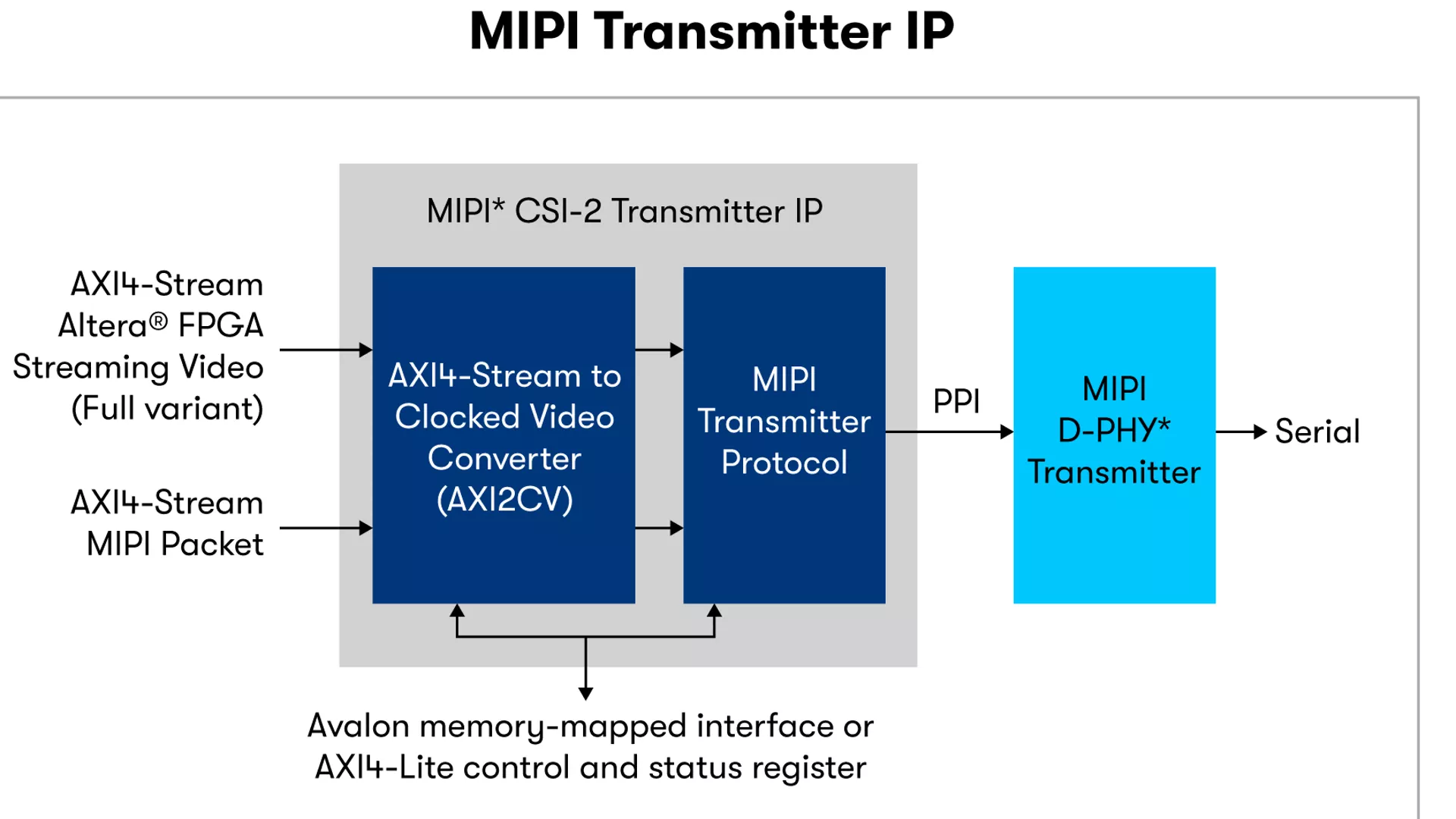

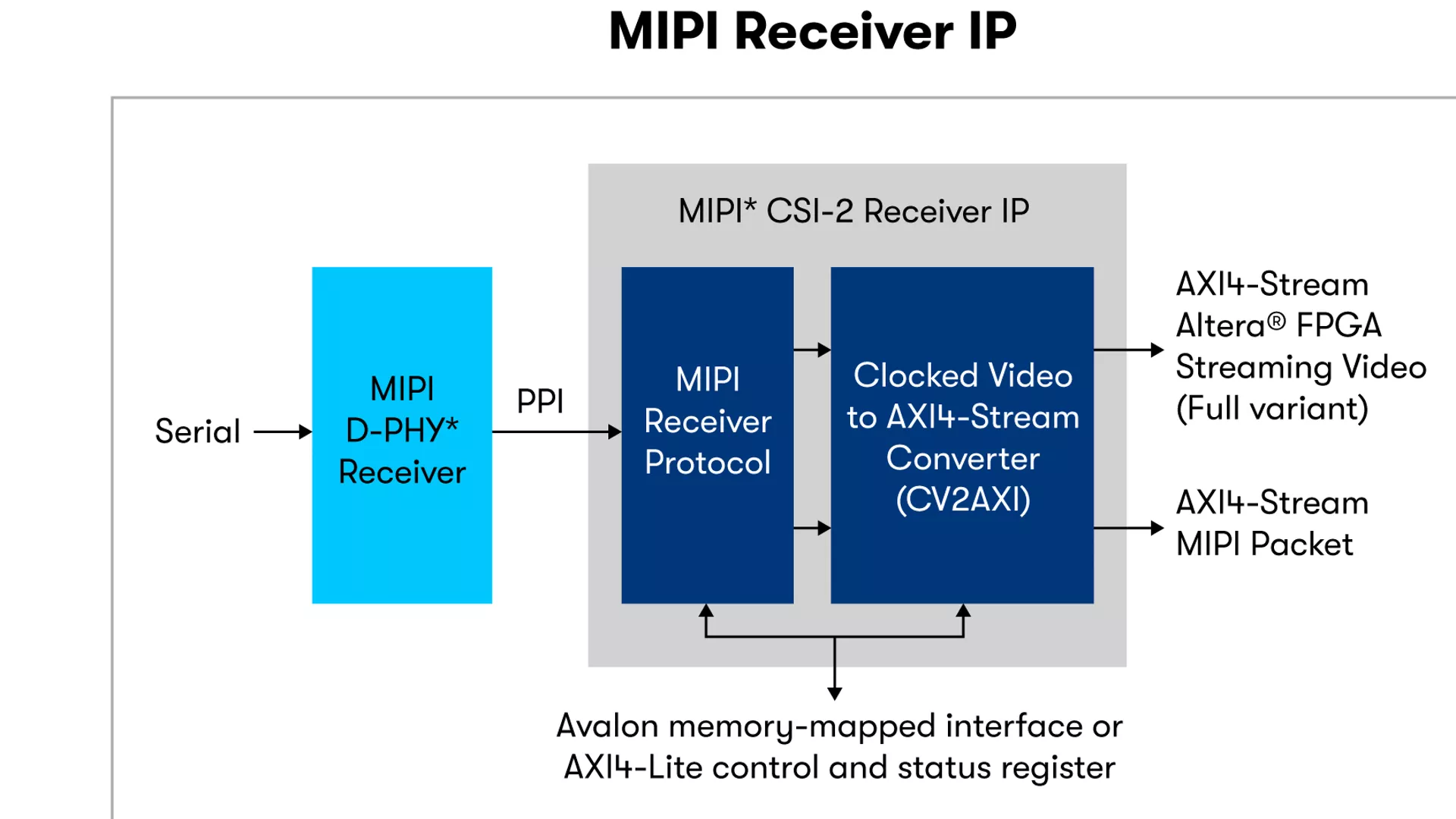

MIPI CSI-2
- Latency Reduction und Transport Efficiency (LRTE) für Bildsensor-Aggregation ohne zusätzliche Kosten für das Gesamtsystem.
- DPCM-Komprimierung (Differential Pulse Code Modulation – DPCM) für nahtlose Komprimierung von HD-Bildern für unternehmenskritische Anwendungen.
- Reduzierung der Anzahl der Drähte in einem System wie IoT durch Verwendung des Unified Serial Link (USL).
- Scrambling reduziert die PSD-Emissionen (Power Spectral Density) für längere Kanäle.
MIPI DSI-2
- Unterstützung für hohe Auflösung: MIPI DSI-2 unterstützt hochauflösende Displays, einschließlich 4K-, 5K-UHD+- und 8K-UHD-Auflösungen
- Konformität mit VESA Display Compression-M (VDC-M): Es ist kompatibel mit VESA VDC-M 1.2 und unterstützt verschiedene Kodierungsmechanismen wie BP, Transformation, MPP, MPP-Fallback und BP-Skip
- Flexible Videoeingangsformate: Unterstützt 8, 10 oder 12 Bit pro Videokomponente mit 4:4:4 Abtastung für RGB und 4:4:4, 4:2:2 und 4:2:0 Abtastung für YCbCr-Videoeingangsformate
- Hoher Pixeldurchsatz: Kann zwei Pixel pro Takt pro Hard-Slice-Encoder verarbeiten, mit parametrierbaren parallelen Slice-Encoder-Instanzen zur Anpassung an unterschiedliche Bildschirmauflösungen
*Nur bei Bauelementen der Agilex™ 5 FPGA E-Reihe Gruppe A und D-Reihe.
- 4K- und 8K-Bild- und Videostreaming.
- Automotive – ADAS, Fahrzeug-Infotainment, Elektrifizierung und Netzwerktechnik.
- Sensor-Imaging und Konnektivität auf UAV- und Robotik-Plattformen.
- Virtual Reality-Headsets, kamerafähige Roboter und Drohnen.
Intellectual Property |
Beim Kauf von Quartus® Prime Design Software enthalten | Bestellcodes |
|---|---|---|
MIPI D-PHY IP MIPI CSI-2 IP MIPI DSI-2 IP |
Ja | Kein Code erforderlich |
