CPRI Intel® FPGA IP
Der Common Public Radio Interface (CPRI) Intel FPGA IP Core implementiert die CPRI-Spezifikation V7.0.
CPRI Intel FPGA IP Benutzerhandbuch lesen ›
CPRI Intel® FPGA IP
CPRI Hochgeschwindigkeitsschnittstelle

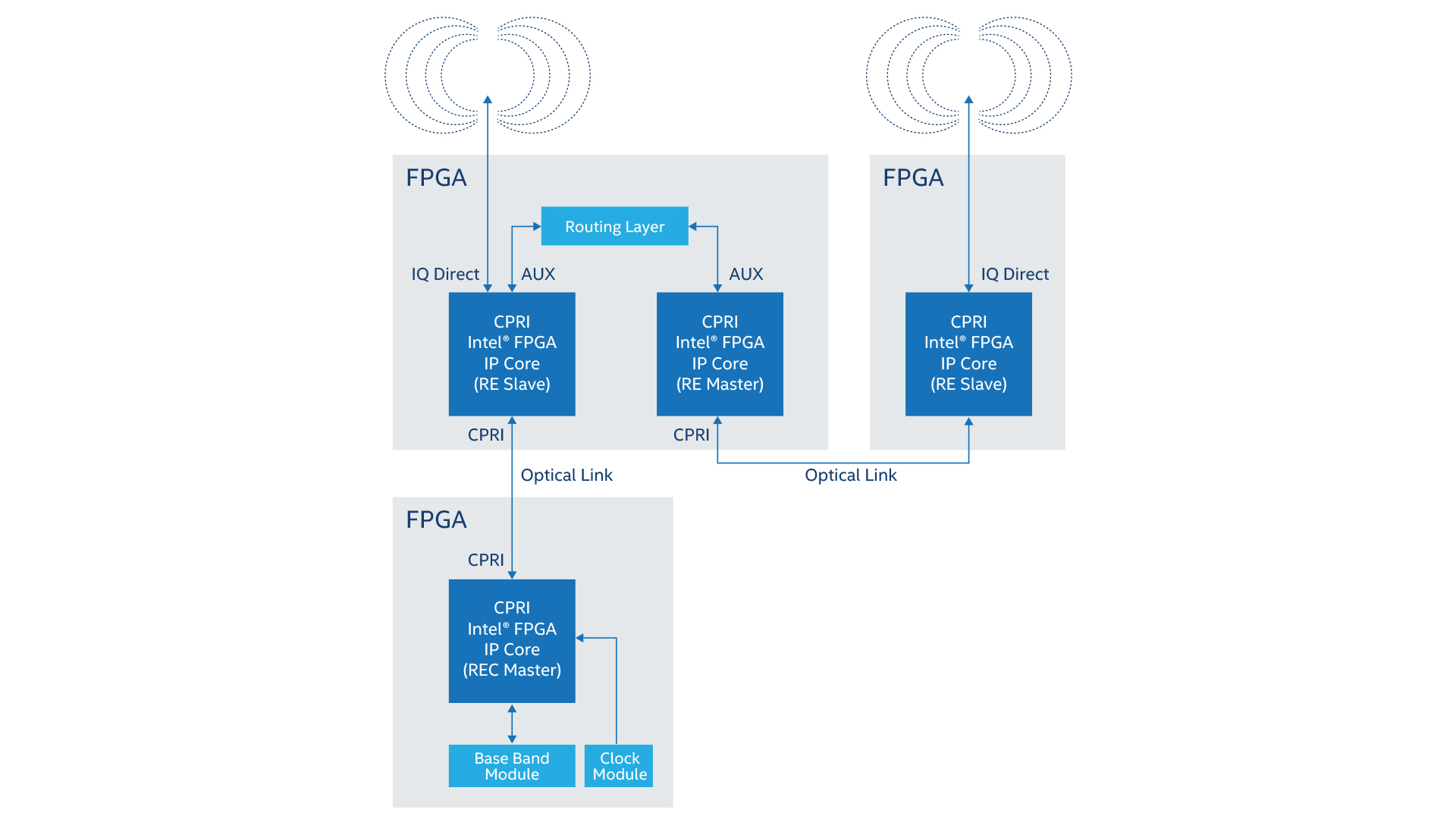

CPRI ist eine serielle Hochgeschwindigkeitsschnittstelle für Network Radio Equipment Controller (REC), um Daten von Remote Radio Equipment (RE) zu empfangen und zu senden. Der CPRI Intel FPGA IP Core zielt auf leistungsstarke Remote Radio Network-Anwendungen ab.
Sie können den CPRI Intel FPGA IP Core als RE oder REC konfigurieren.
Funktionsmerkmale
- Konform mit der Schnittstellenspezifikation Common Public Radio Interface (CPRI) Specification v7.0 (2015-10-09)
- Unterstützt Radio Equipment Controller (REC) und Radio Equipment (RE) Modulkonfigurationen
- Support für konfigurierbare automatische CPRI Leitungsbitraten-Aushandlung mit Intel FPGA On-Chip High-Speed Transceivern
- Konfigurierbarer und zur Laufzeit programmierbarer Synchronisierungsmodus: Host-Port oder Agenten-Port auf einem CPRI-Link
- Transmitter (Tx) und Empfänger (Rx) deterministische Latenz- und Verzögerungsmessung und Kalibrierung. Hinweis: Konform mit den CPRI-Spezifikationsanforderungen R-19, R-20, R-20A, R-21 und R-21A.
CPRI Intel FPGA IP Core Leistung: Unterstützung für Geräte- und Transceiver-Geschwindigkeitsklassen
Gerätereihe |
CPRI Leitungsbitrate (Gbit/s) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
0,6144 |
1,2288 |
2,4576 |
3,072 |
4,9152 |
6,1440 |
8,11008 |
9,8304 |
10,1376 |
12,16512 |
24,33024 |
|
Intel® Stratix® 10 FPGA |
-2 / -3 |
-2 / -2 |
|||||||||
Intel® Arria® 10 FPGA |
-3 / -4 |
|
|||||||||
Stratix® V GT |
-3 / H3 |
-2 / H2 |
|
||||||||
Stratix V GX |
-4 / H3 |
-2 / H2 |
1 |
||||||||
Arria® V GZ |
-4 / H3 |
-3 / H2 |
|||||||||
Arria V GX |
-6 / H6 |
-5 / H4 |
-5 / H4 |
||||||||
Arria V GT |
-5/H3 |
||||||||||
Cyclone® V GT |
-7 / H5 |
||||||||||
Cyclone V GX |
-8 / H7 |
-7 / H6 |
|||||||||
Niedrigere Geschwindigkeitsklassenzahlen von Geräten entsprechen schnelleren Geräten. Der Eintrag -x zeigt an, dass sowohl die industrielle Geschwindigkeitsklasse Ix als auch die kommerzielle Geschwindigkeitsklasse Cx bei dieser Gerätereihe und CPRI Leitungsbitrate unterstützt werden. Die Tabelleneinträge zeigen die langsamste unterstützte Gerätegeschwindigkeitsstufe/unterstützte Transceiver-Geschwindigkeitsstufe.
IP-Qualitätsmetrik
Grundlagen |
|
|---|---|
Jahr der ersten IP-Bereitstellung |
2014 |
Im ersten Jahr unterstützt von Intel Quartus Prime Software |
14.0 |
Status |
In Benutzung |
Leistungen |
|
Die Leistungen für den Kunden umfassen Folgendes: Design-Datei (verschlüsselter Quellcode oder synthetisierte Netzliste) Simulationsmodell für ModelSim* – Intel FPGA Edition Timing- und/oder Layout-Beschränkungen Dokumentation mit Revisionskontrolle Readme-Datei |
Ja für alle. Simulationsmodell gilt für alle ModelSim-Versionen, nicht nur die Intel FPGA Edition. |
Zusätzliche Leistungen für den Kunden in Verbindung mit der IP-Bereitstellung |
Simulations-Testbench für Kunden |
Parametrisierungs-GUI für die IP-Konfiguration durch den Endbenutzer |
Ja |
IP-Core ist für die Unterstützung des Intel® FPGA-IP-Evaluierungsmodus ausgelegt |
Nein, weil dies ein Web Core ist. Lizenz vor der Installation erforderlich. |
Beschreibungssprache |
Verilog |
Testbench-Sprache |
Verilog |
Bereitgestellte Softwaretreiber |
— |
Treiber-Betriebssystem-Unterstützung |
— |
Implementierung |
|
Benutzeroberfläche |
Siehe Dokumentation im Benutzerhandbuch |
IP-XACT-Metadaten |
Nein |
Verifizierung |
|
Unterstützte Simulatoren |
Siehe Dokumentation im Benutzerhandbuch |
Validierte Hardware |
Ja, für alle unterstützten Geräte |
Prüfung auf Einhaltung der Branchenstandards durchgeführt |
— |
Wenn ja, welche Tests? |
— |
Wenn ja, bei welchen Intel FPGA-Bauelementen? |
— |
Wenn ja, Datum der Prüfung |
— |
Wenn nein, ist sie geplant? |
— |
Kompatibilität |
|
IP wurde Interoperabilitätstests unterzogen |
Nein |
Wenn ja, mit welchen Intel FPGA-Bauelementen? |
- |
Interoperabilitätsberichte verfügbar |
- |
