Agilex™ 7 FPGA der I-Reihe Transceiver-SoC Entwicklungskit (4x F-Tile)
Das Agilex™ 7 FPGA Transceiver SoC Development Kit der I-Reihe bietet eine vollständige Design-Umgebung, die sowohl Hardware als auch Software für die Entwicklung mit Agilex™ 7 FPGA I-Series umfasst, die 4x F-Tiles enthalten.
Weitere Informationen zu Geräten der Agilex™ 7 FPGA I-Reihe ›
Sie können dieses Development Kit für Folgendes verwenden:
- Evaluieren Sie Agilex™ 7 FPGA SoC-Designs der I-Reihe mit dem Hard-Prozessorsystem (HPS).
- Evaluierung der Leistung des F-Tile FGT und FHT-Transceivers
- Erzeugen und Prüfen von Pseudo-Random Binary Sequence (PRBS)-Mustern
- Dynamisches Ändern der Einstellungen für die differenzielle Ausgangsspannung (VOD), Preemphasis und Entzerrung zur Optimierung der Transceiverleistung für Ihren Kanal.
- Durchführung von Jitter-Analysen.
- Design für flexible Protokollunterstützung in Video und Vision, JESD204C, SerialLite IV, CPRI und anderen wichtigen Standards.
Tabelle 1: Bestellinformationen
Bestellcode |
Verfügbarkeit von Distributoren prüfen |
|
|---|---|---|
| DK-SI-AGI027FC | Mouser |
AGIB027R31B1E1VB |
Tabelle 2: Development Kit – Inhalt und Funktionen
Was ist inbegriffen? |
|
|---|---|

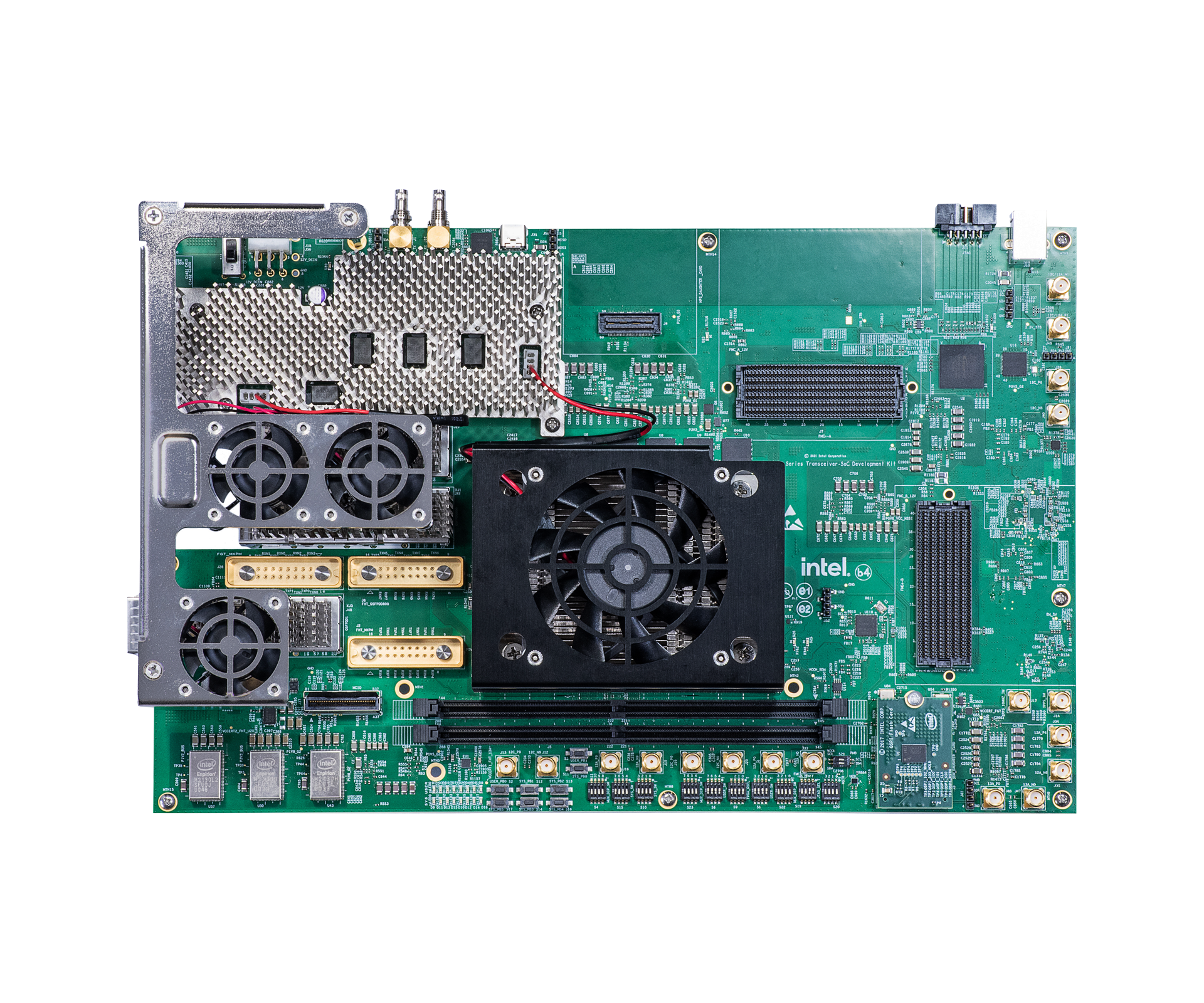

| Board | Agilex™ 7 FPGA Transceiver-SoC Entwicklungs-Mainboard der I-Reihe, bestückt mit Agilex™ 7 FPGA I-Reihe, 2700 KLE, 3184B-Gehäuse. |
Komponente |
AGIB027R31B1E1VB |
Format |
Tabletop |
Merkmale und Anschlüsse |
Zwei FMC+ Erweiterungsanschlüsse Transceiver-Schnittstellen umfassen MXPM, MCIO, HD-BNC, 2xQSFP-DD und QSFP-DD800 Kanal der seriellen digitalen Schnittstelle (SDI) |
DDR-Speicher |
On-Board-DDR4-Speicher (8 GB) 2x DDR4-DIMM-Sockel
|
(QSFP)-Käfige |
Ein Quad Small-Form-Facotr Pluggable (QSFP) Käfig |
Kabel und Adapter |
USB-2.0-Kabel, Typ B Ethernetkabel 240-W-Netzteil und NA/EU/JP/UK-Kabel ATX-Wandlerkabel – 24-polig auf 6-polig |
Software |
Beim Kauf des Kits ist eine einjährige Lizenz für die Designsoftware Quartus® Prime Pro Edition inkludiert. Weitere Informationen finden Sie unter Intel® FPGA Softwareinstallation und -lizenzierung. |
Tabelle 3. Dokumentation
| Design-Dateien | Inhaltsbeschreibung |
|---|---|
Unterlagen zur Einrichtung des Development Kits und zur Verwendung der mitgelieferten Software (Quartus® Prime und Installationspaket). |
|
Installationspaket DK-SI-AGI027FA (v24.1 oder höher) DK-SI-AGI027FC (v24.2 oder höher) |
Eine einzelne Installationsdatei enthält:
Laden Sie zunächst die Design-Dateien herunter und entpacken Sie sie. Installieren Sie dann das Board-Testsystem. |
Schaltplan |
DK-SI-AGI027FC DK-SI-AGI027FA |
| Agilex™ 7 FPGA I-Reihe GSRD (Golden System Referenzdesign) | Die GSRD-Seite für Agilex™ 7 FPGA I-Reihe auf Rocketboards.org enthält Anweisungen für den Einstieg in Hardware- und Softwaredesigns, die das HPS (Hard Processor System) der Agilex™ 7 FPGA I-Serie verwenden. |
Hinweis:
Der Käufer bestätigt, dass er ein Produktentwickler, Softwareentwickler oder Systemintegrator ist, und erkennt an, dass es sich bei diesem Produkt um ein Evaluierungskit handelt, das nicht von der FCC autorisiert ist, ausschließlich zur Evaluierung und Softwareentwicklung zur Verfügung gestellt wird und nicht weiterverkauft werden darf.
