Intel® Agilex™ FPGA Entwicklungskit der F-Reihe

Das Intel® Agilex™ FPGA Development Kit der F-Reihe bietet eine komplette Designumgebung, die die gesamte Hardware und Software in einem PCI Express* (PCIe) Formfaktor enthält. Weitere Informationen über die Vorteile von Intel® Agilex™ F-Reihe FPGA.

Intel® Agilex™ FPGA Entwicklungskit der F-Reihe

Tabelle 1: Bestellinformationen

Bestellcode

Finden Sie Ihren Distributor

Intel® Agilex™ F-Reihe Gerät

Bestellinformationen

DK-DEV-AGF014E2ES

Intel® Solutions Marketplace

AGFB014R24A2E2VR0

Bitte kontaktieren Sie den Intel-Vertrieb für die Verfügbarkeit.

Beinhaltet eine einjährige Lizenz für die Intel® Quartus® Prime Pro Edition-Software.

DK-DEV-AGF014EA

Intel® Solutions Marketplace

AGFB014R24B2E2V

Bitte kontaktieren Sie den Intel-Vertrieb für die Verfügbarkeit.

Beinhaltet eine einjährige Lizenz für die Intel® Quartus® Prime Pro Edition-Software.

Hinweise:

Der Käufer bestätigt, dass er ein Produktentwickler, Softwareentwickler oder Systemintegrator ist, und erkennt an, dass es sich bei diesem Produkt um ein Evaluierungskit handelt, das nicht von der FCC autorisiert ist, ausschließlich zur Evaluierung und Softwareentwicklung zur Verfügung gestellt wird und nicht weiterverkauft werden darf.

Sie können dieses Entwicklungskit verwenden, um:

  • Entwickeln und testen Sie PCIe* 4.0-Designs mit dem PCI-SIG*-kompatiblen Entwicklungsboard
  • Bewertung der SoC-Funktionen und -Leistung mit dem Hard Processor System (HPS)

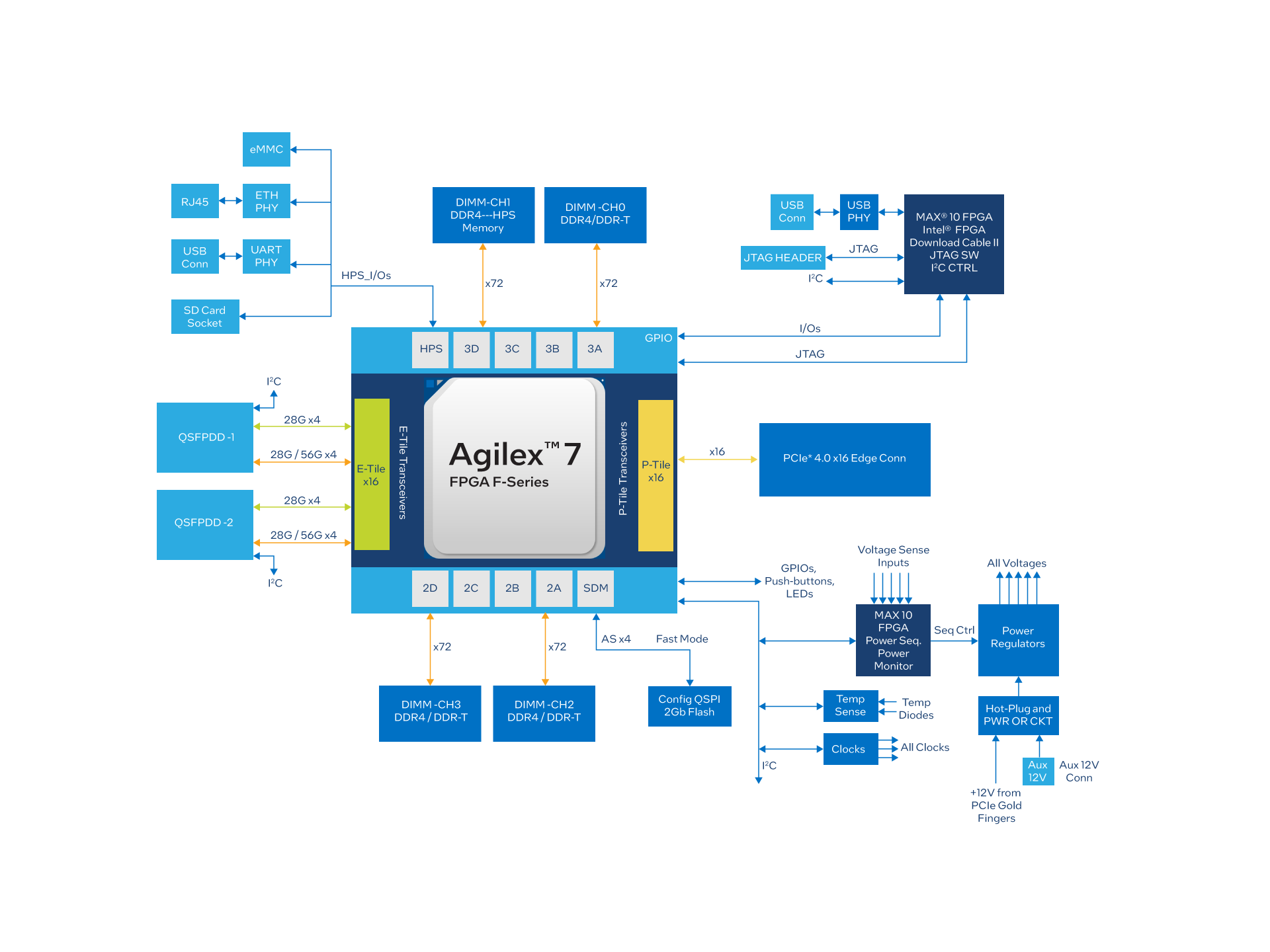

Tabelle 2: Inhalt des Entwicklungskits

Hardware Software1
  • Intel® Agilex™ FPGA Development Board der F-Reihe
  • Montiert mit Intel® Agilex™ F-Reihe FPGA, 1400 KLE, 2486A-Paket
  • 1x PCIe x16 Gen 4 goldener Finger mit P-Tile Transceiver
  • Support für den x1/x4/x8 Modus
  • 3x DDR4 DIMMs Sockel
  • Support 72 Bits DDR4/DDR-T-Modul in FPGA-Fabric-Schnittstelle
  • 1x DDR4 DIMM Sockel
  • Support 72 Bits DDR4-Modul für HPS Speicherschnittstelle
  • 1x DDR4 DIMM Modul (jeweils 8 GB)
  • 2X Standard-Quad Small-Form-Factor Pluggable Double Density (QSFP-DD) Käfige
  • HPS Schnittstellenunterstützung: ETH, UART, SD-Kartensockel, eMMC und Mictor Stecker
  • AC-Netzteil und USB-Kabel
  • Beispiele für Design
  • Board Test System (BTS) Design
  • Dokumentation
  • Intel® Agilex™ FPGA Entwicklungskit der F-Reihe Benutzerhandbuch
  • Kurzanleitung
  • Board-Design-Dateien
  • Intel® Quartus® Prime Pro Edition Software (erforderlich)2
Hinweise:
1 Laden Sie zunächst das Installationsprogramm für das Intel® Agilex™ FPGA Development Kit der F-Reihe herunter und entpacken Sie es. Installieren Sie das Board Test System.
2 Beim Kauf des Kits ist eine einjährige Lizenz für die Designsoftware Intel® Quartus® Prime Pro Edition erhältlich. Lizenzaktivierung Anweisungen und FAQs.

Tabelle 3. Intel® Agilex™ FPGA der F-Reihe Dokumentation

Dateien Beschreibung

Intel® Agilex™ FPGA der F-Reihe Installationspaket

ES (-3V, 20.4 oder höher) ›

ES (-2V, 20.4 oder höher) ›

Prod (v22.1 oder neuer) ›

Eine einzelne Installationsdatei enthält:
  • Board-Design-Dateien:
  • Schematik, Gerber und BOM
  • Board Test System (BTS)
  • Golden Top Design
  • Dokumente:
  • Benutzerhandbuch
  • Hinweis: Wenn bei der Konfiguration mit Quartus v20.4 ein Timeout des JTAG-Servers auftritt, wenden Sie sich bitte an KDB.

Benutzerhandbuch

Link ›

Unterlagen zur Einrichtung des Entwicklungskits und zur Verwendung der mitgelieferten Software (Intel® Quartus® Prime Software und Installationspaket)

Schaltplan

Power Tree für Intel® Agilex™ F-Reihe FPGA Development Kit '

ES -3V ›

ES -2V ›

Neuester Schaltplan
